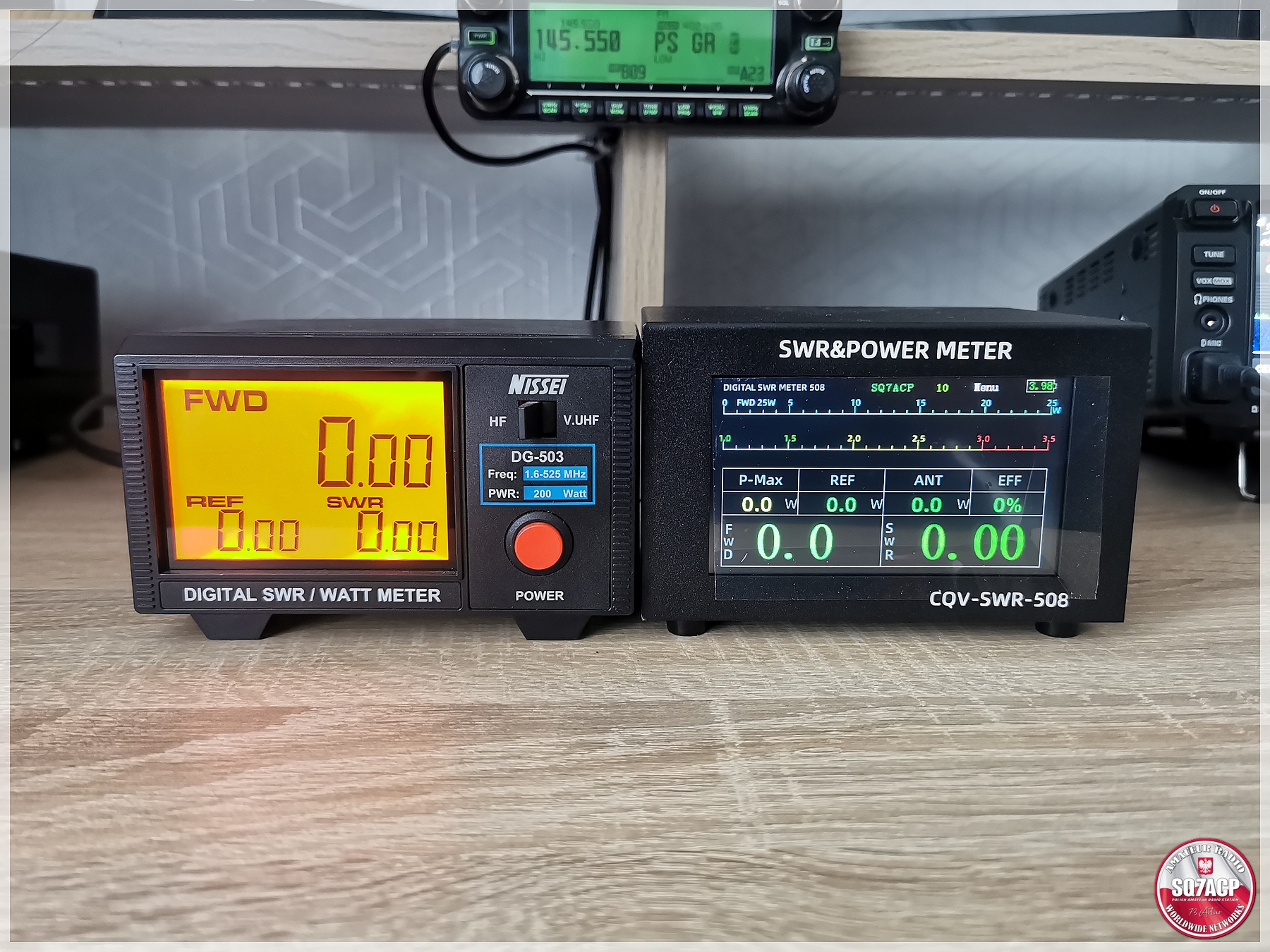

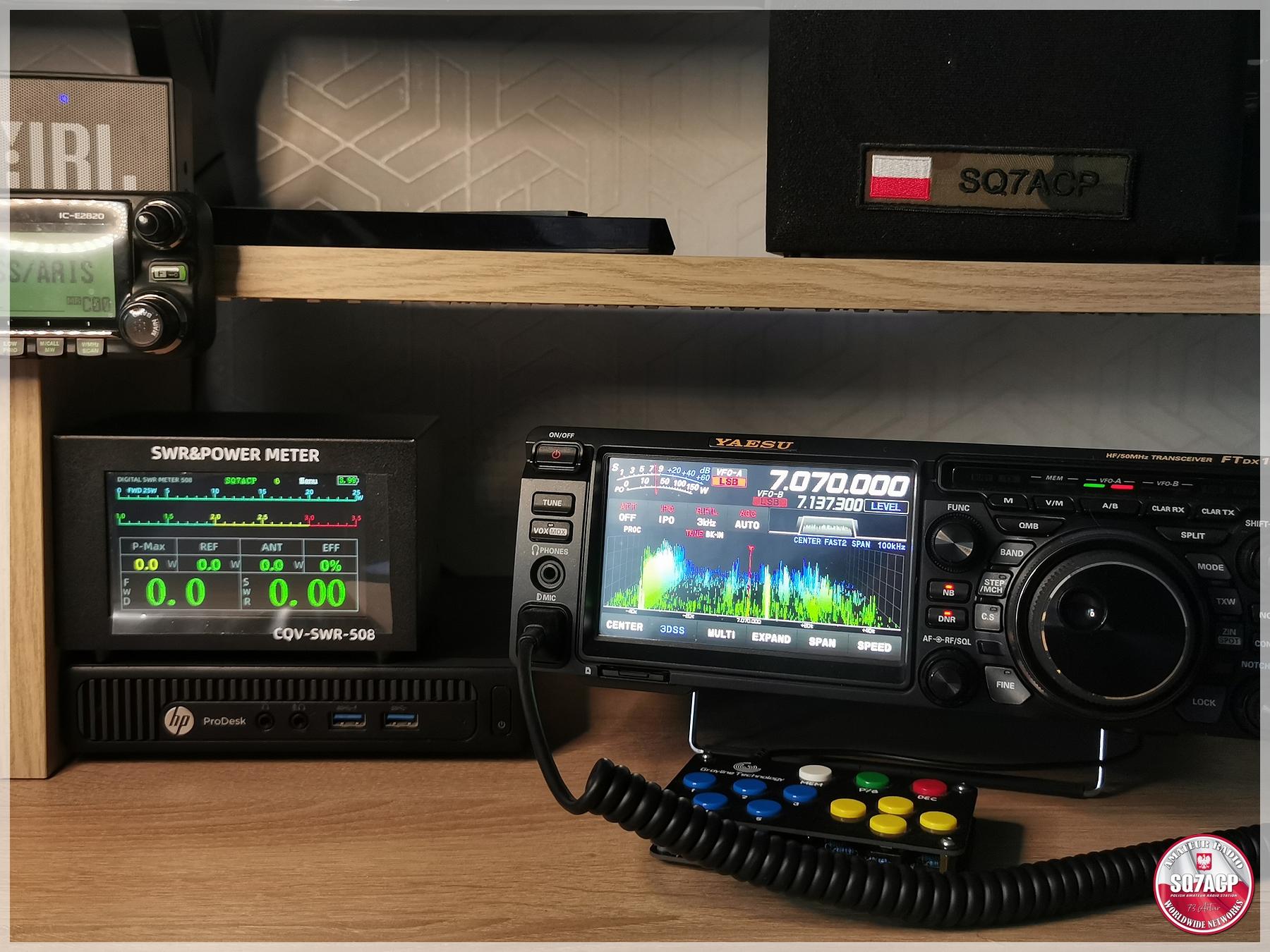

Radiowe graty z AliExpress, to nowa seria na blogu. Będę tu wrzucał cały zakupiony szpej radiowy, który jest przydatny w naszym hobby 🙂 Na pierwszy ogień idzie reflektometr cyfrowy. Po kilku latach postanowiłem zmienić swój reflektometr Nissei GD-503 na CQV-SWR-508. Co prawda Nissei mierzył również pasmo 2m i 70cm ale jakoś jest mi to zbędne, mało używam tego pasma a w zasadzie wcale, więc zero smutku z mojej strony. DG-503 bardzo prosty miernik z odczytem SWR oraz mocy wychodzącej i odbitej, który był wyświetlany na LCD 3,5″ w kolorze bursztynowym, moc mierzona do 200W. Natomiast CQV-SWR-508 pokazuje dużo więcej danych , ma przyjemny kolorowy wyświetlacz 4,3″ i również mierzy moc do 200W.
Parametry tego urządzenia są następujące:
1. Częstotliwość robocza: 1.8-54Mhz
2. Zakres pomiarowy: 0.5-200W (W trybach FM, CW, AM, FT8, zaleca się, aby nie przekraczać 120W dla długotrwałego użytkowania)

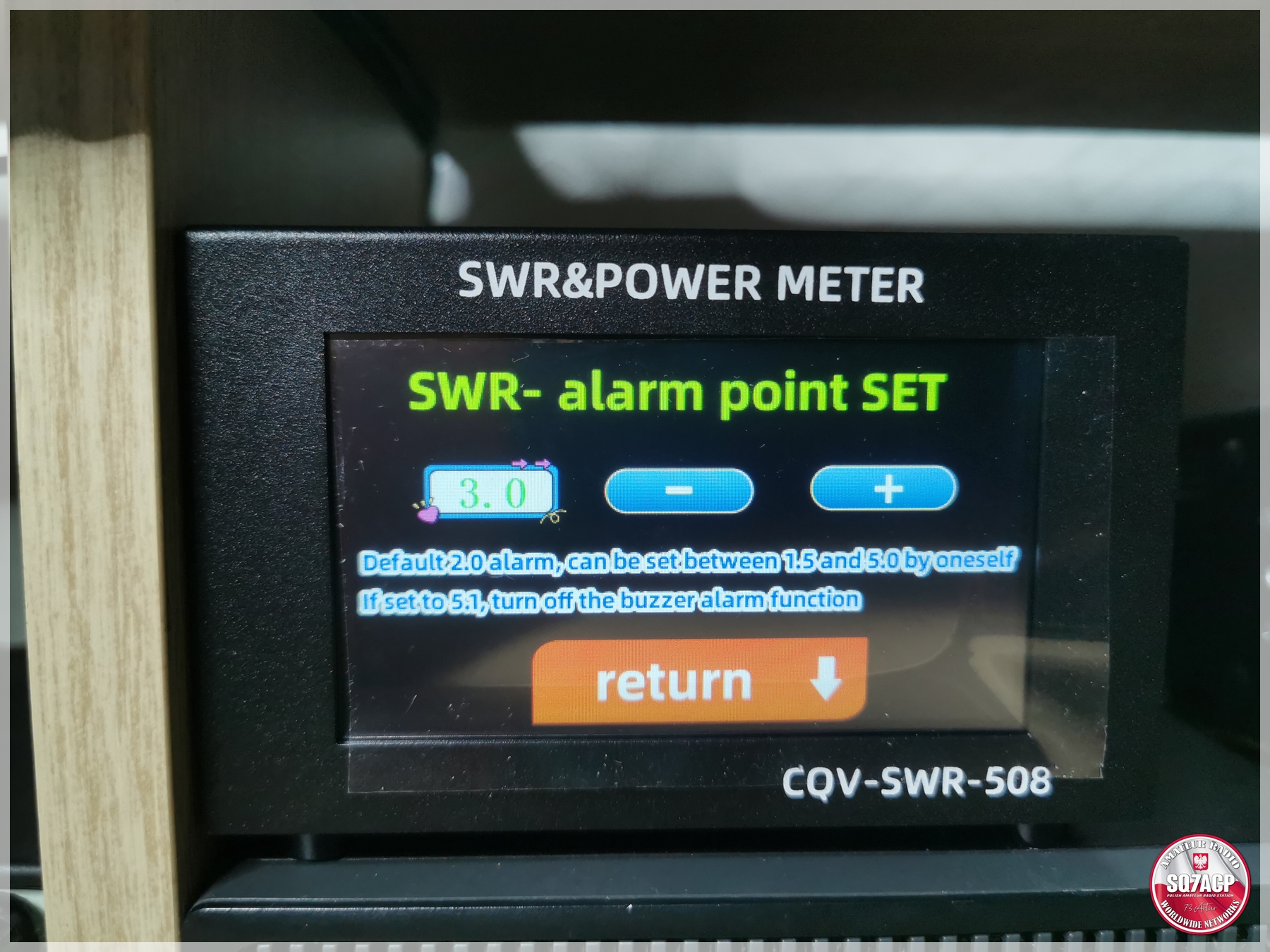

3. Zakres fali stojącej: 1-99.9 (domyślnie, alarm wystąpi, jeśli fala stojąca jest większa niż 2.0, a punkt alarmowy można ustawić za pomocą menu)
4. Interfejs ładowarki: typ USB-C DC5V/1A (napięcie ładowania max5.5V)
5. Model baterii: 3.7V/4000mAh (gdy napięcie baterii jest niższa niż 3.4v, alarm będzie migać, a gdy napięcie baterii jest niższa niż 3.35V, automatycznie wyłączy się)
6. Typ interfejsu: UHF (SL16)
7. Rozmiar: 132mm * 100mm * 82mm (z wyłączeniem części wystających)
8. Goły metal waga: około 800 gramów

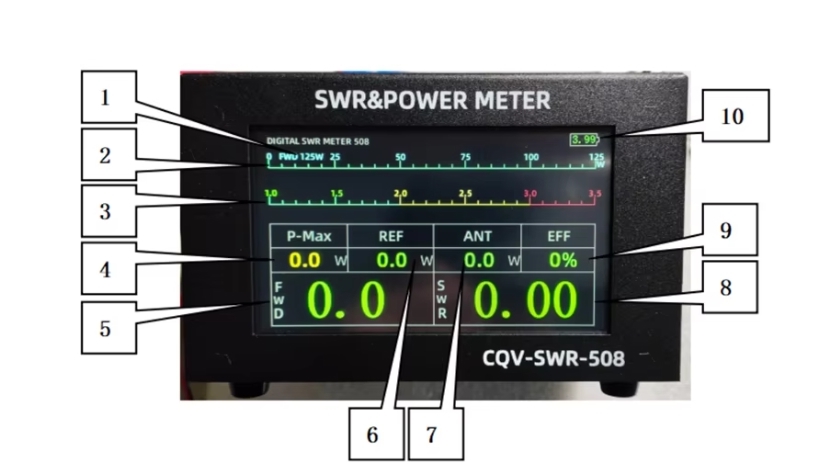

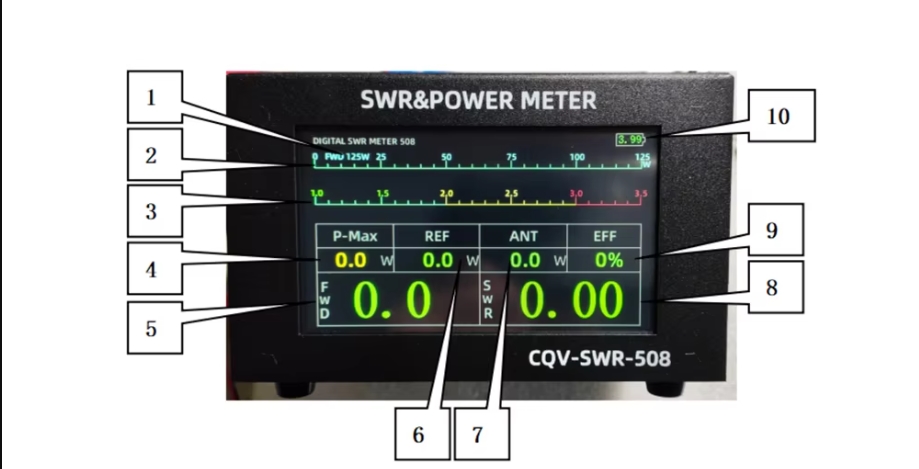

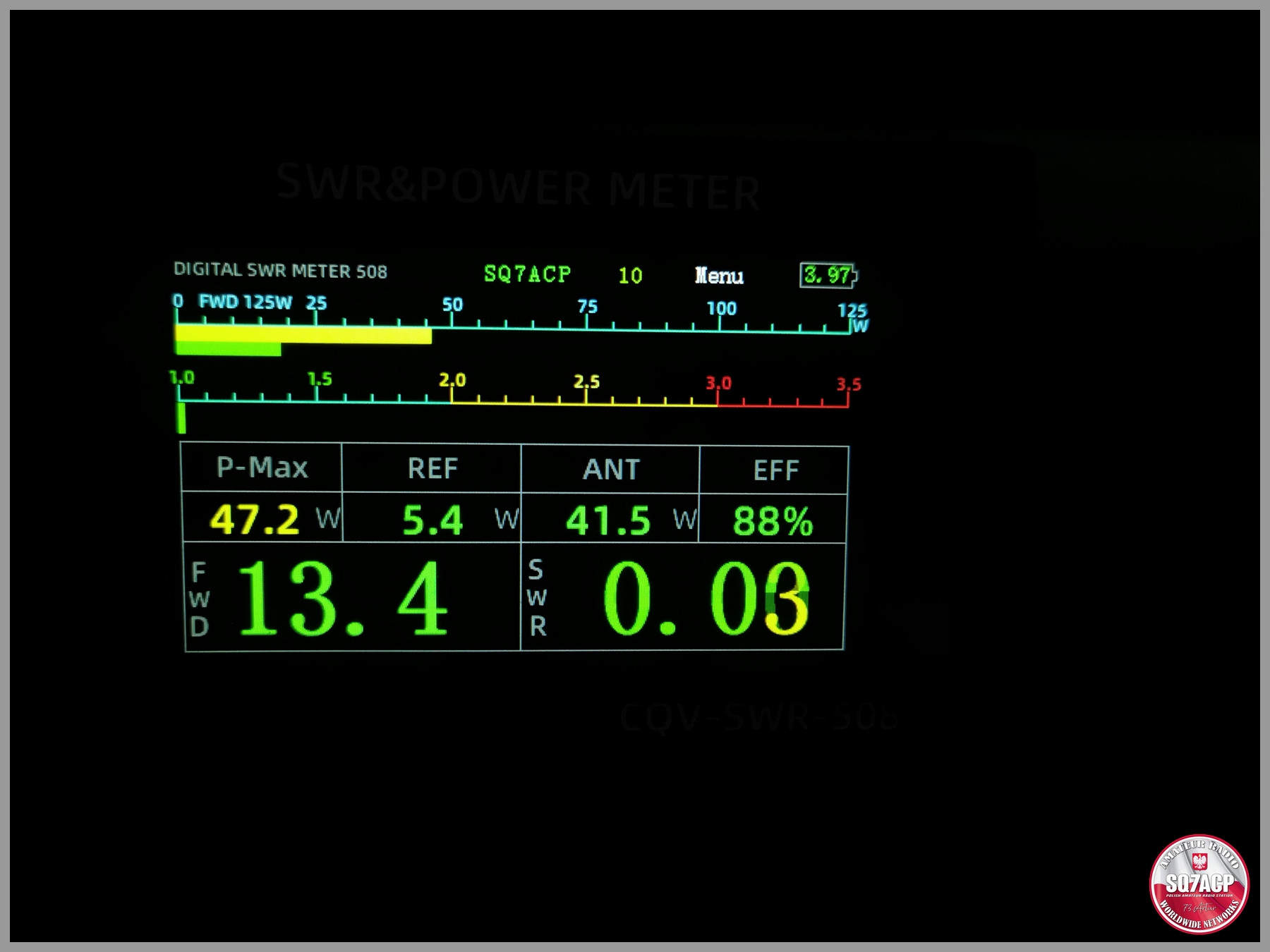

1. Nazwa urządzenia / 2. Bargraf poziomy Mocy / 3. Bargraf poziomy SWR / 4. Wskaźnik Mocy maksymalnej / 5. Forward – fala padająca / 6. Reflected – fala odbita / 7. Moc „wychodząca” w antenę
8. Wskaźnik SWR / 9. Efektywność / 10. Poziom baterii

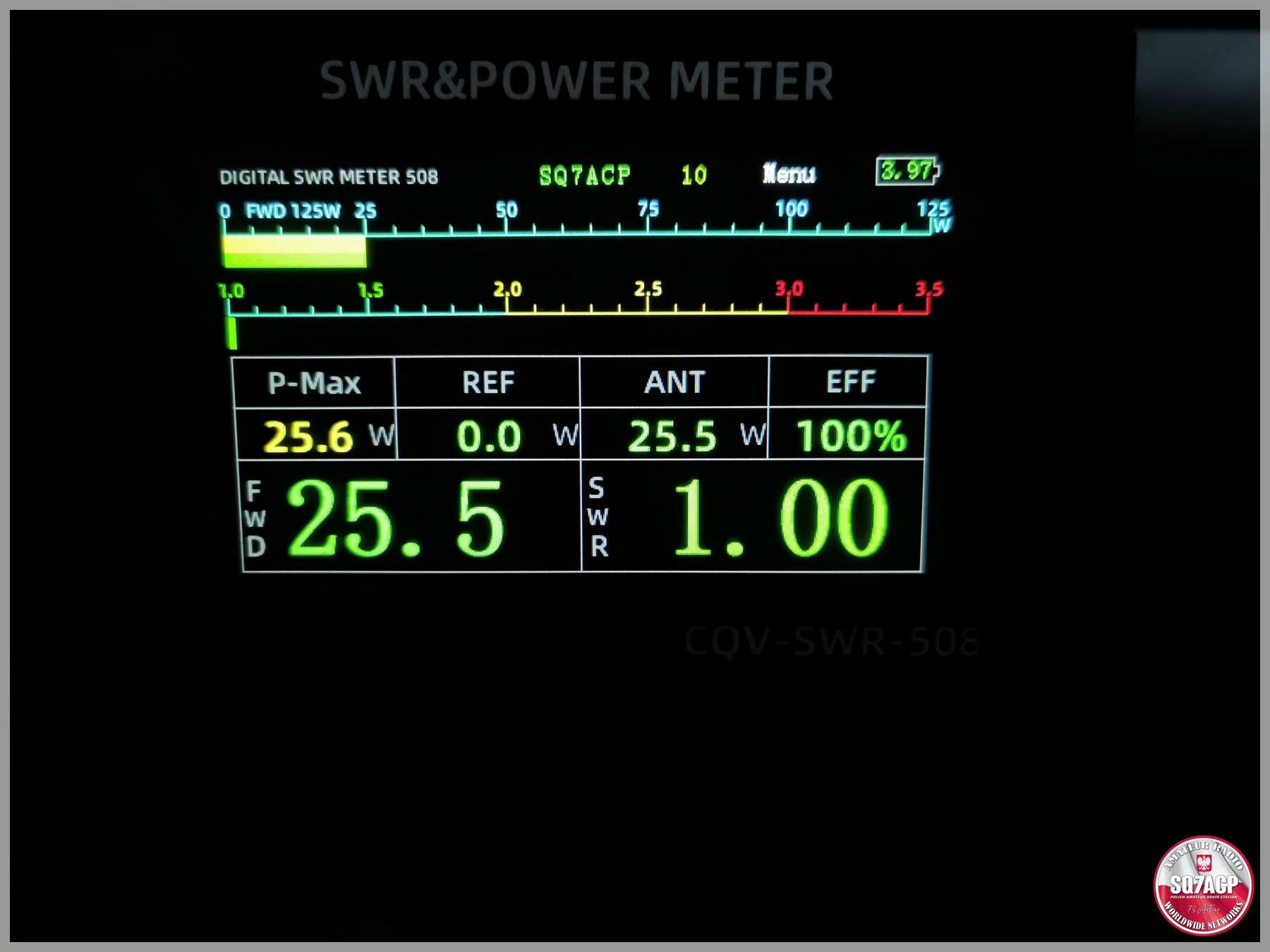

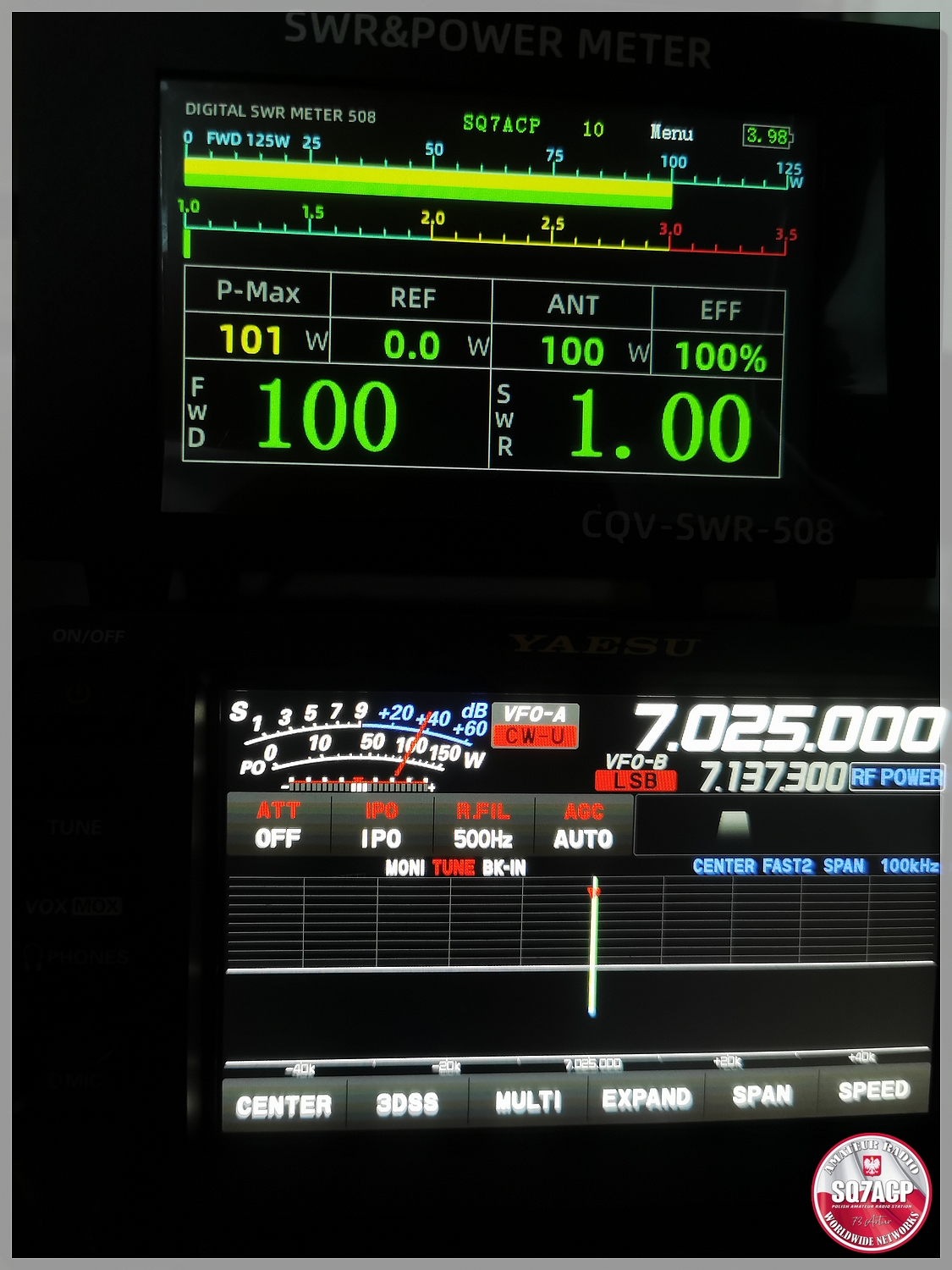

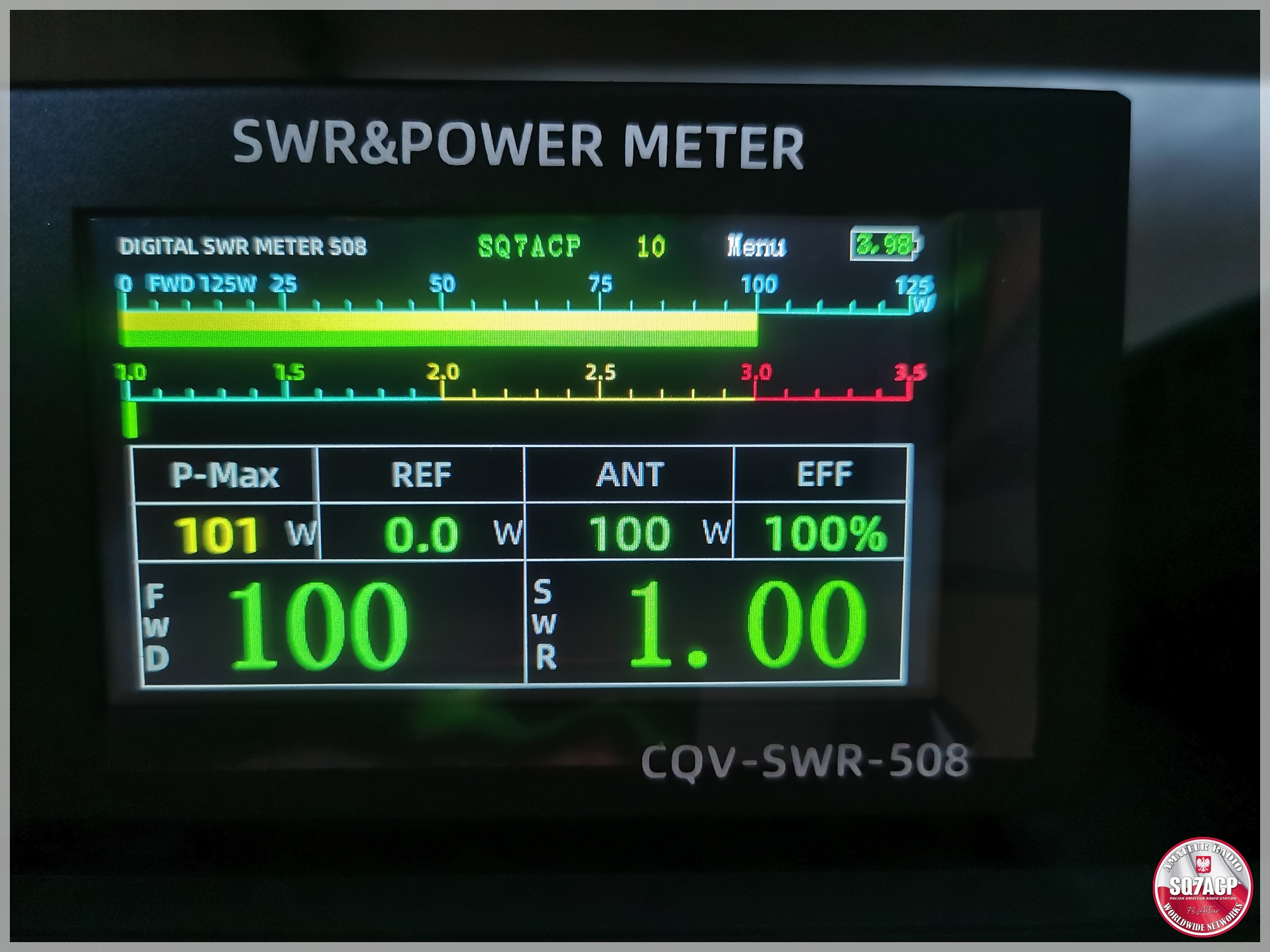

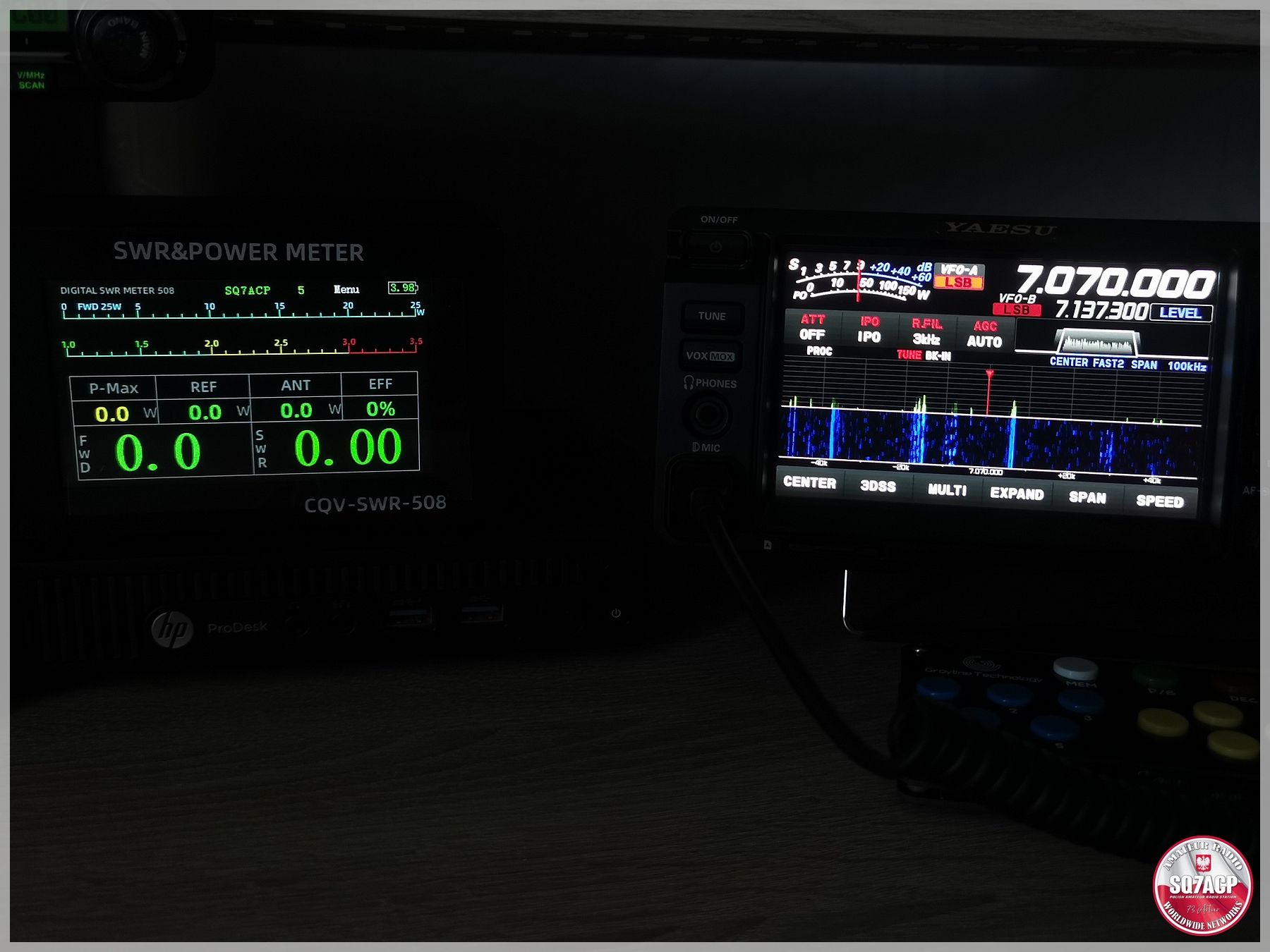

Oto co odczytamy na jego ekranie:

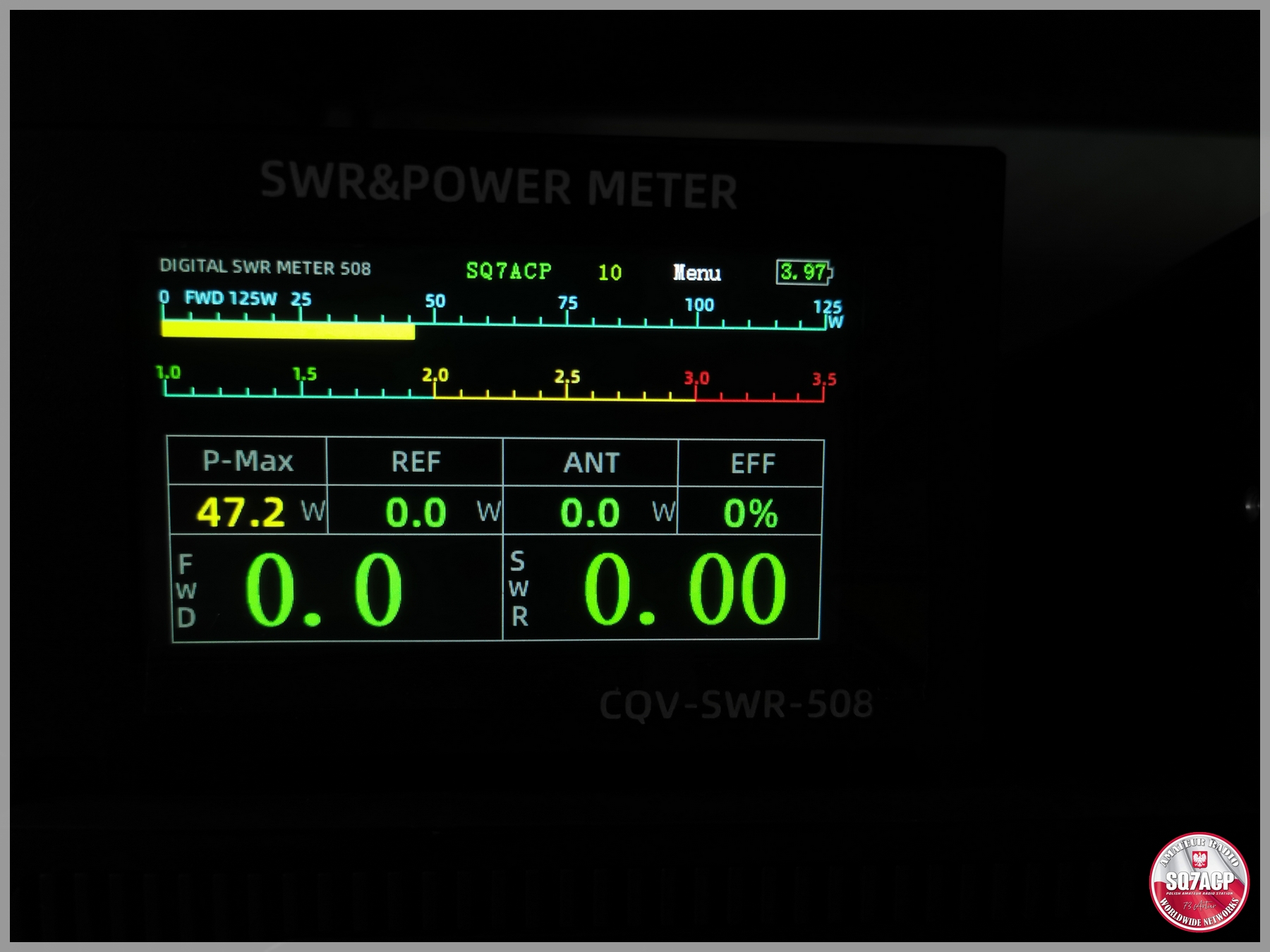

– Moc wychodzącą, w postaci bargrafu poziomego oraz odczytu cyfrowego w postaci liczbowej – odczytamy moc z jaką aktualnie nadajemy oraz dodatkowo jest ułatwiony pomiar mocy przy emisjach SSB dzięki funkcji P.E.P Monitor.
– SWR, również pokazywany w sposób dwojaki, za pomocą poziomego bargrafu oraz odczytu w postaci liczbowej.
– Efektywność, wartość podana w % na podstawie mocy wychodzącej i wartości SWR.
– Stan baterii, podana w Voltach

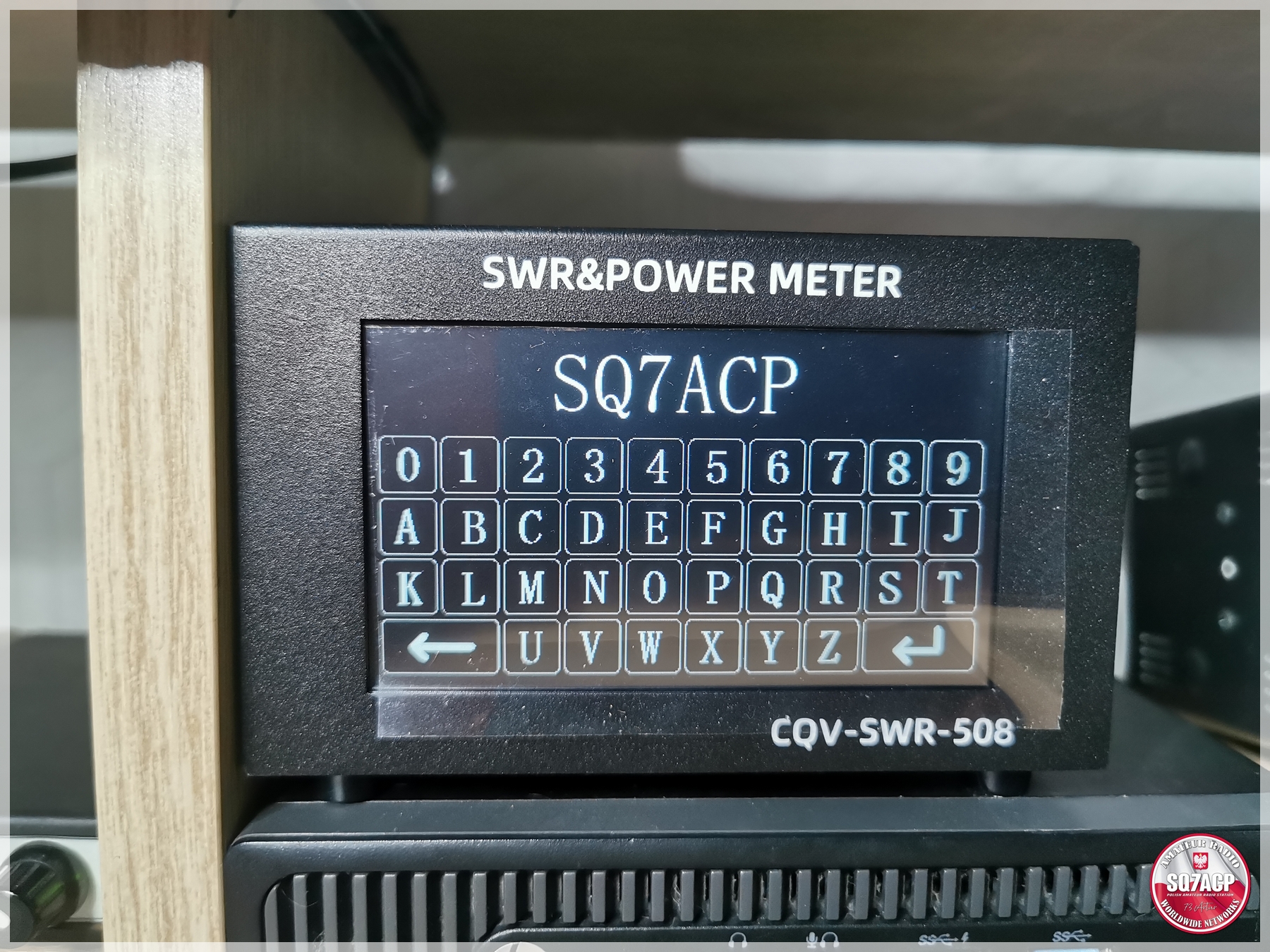

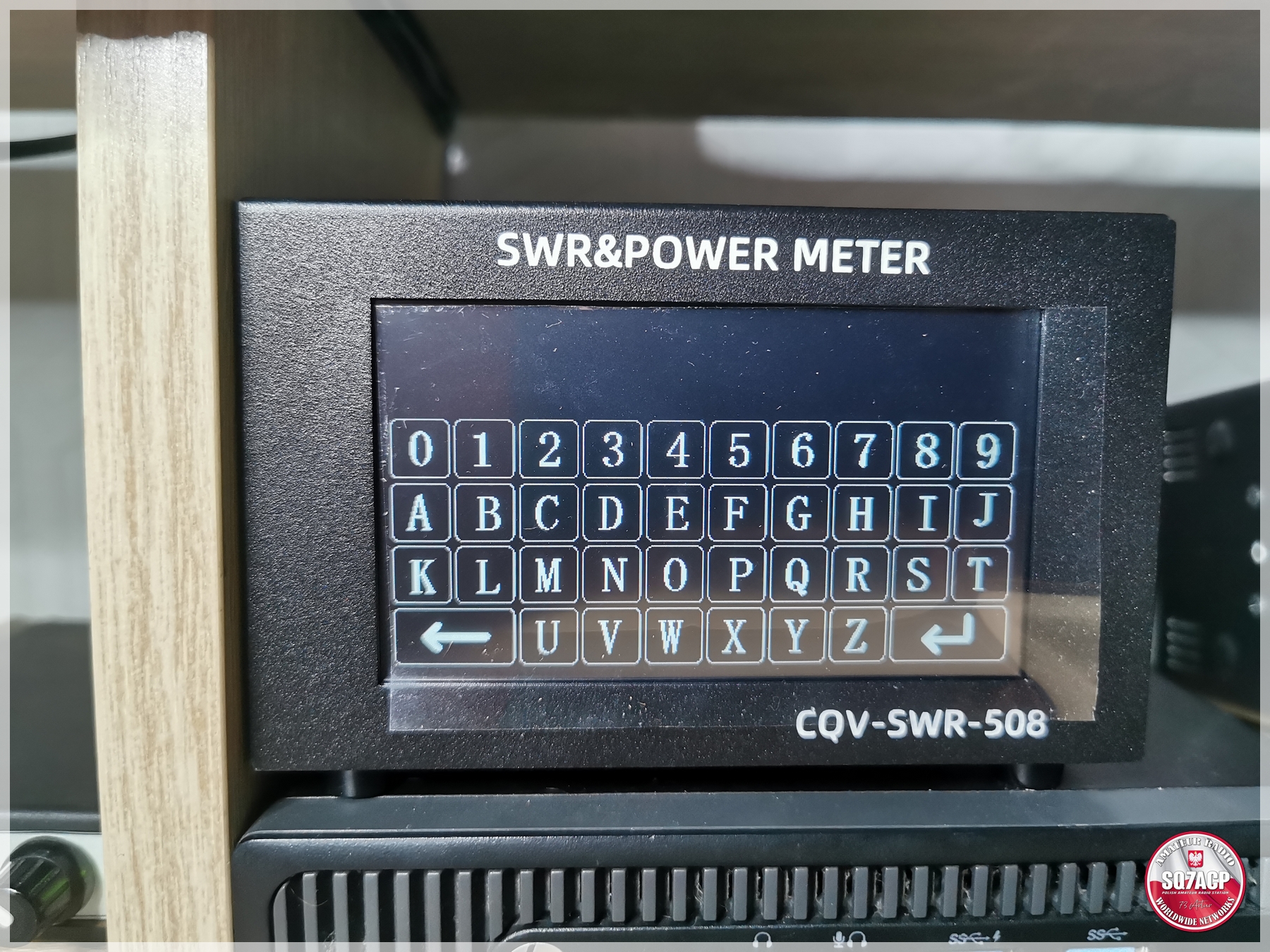

– Swój znak, można wprowadzić znak o długości 6 znaków złożonych z liczb i cyfr.

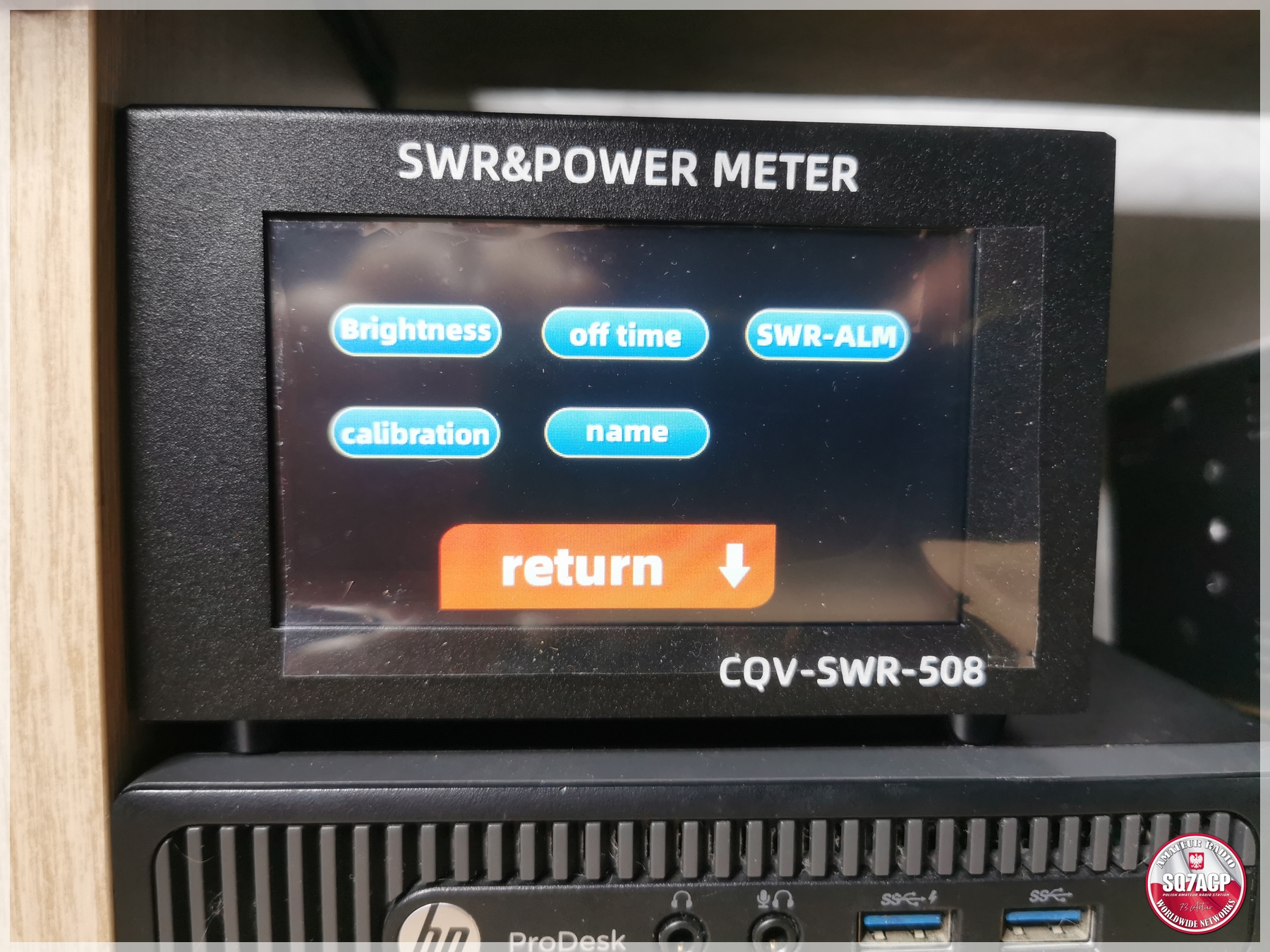

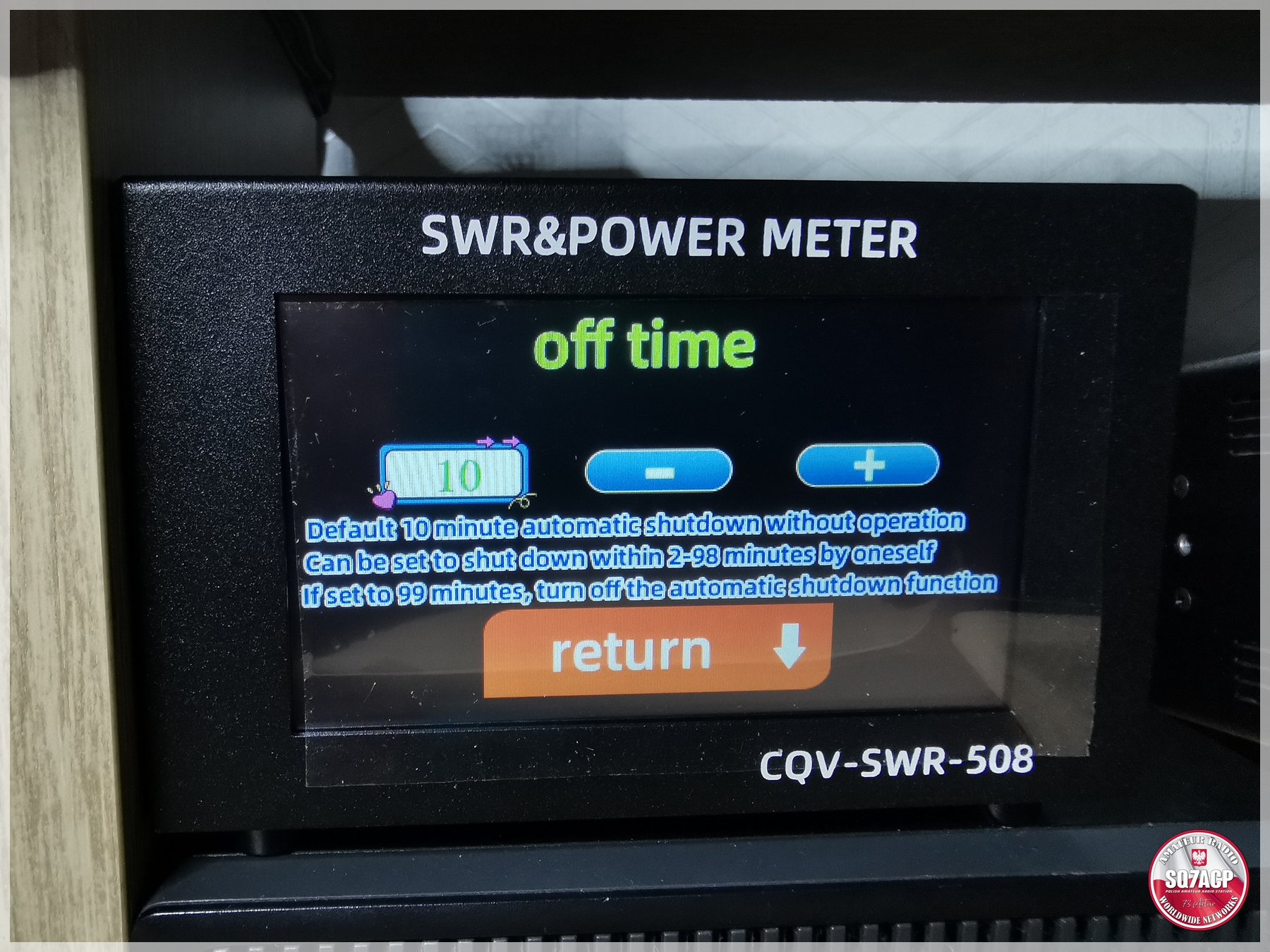

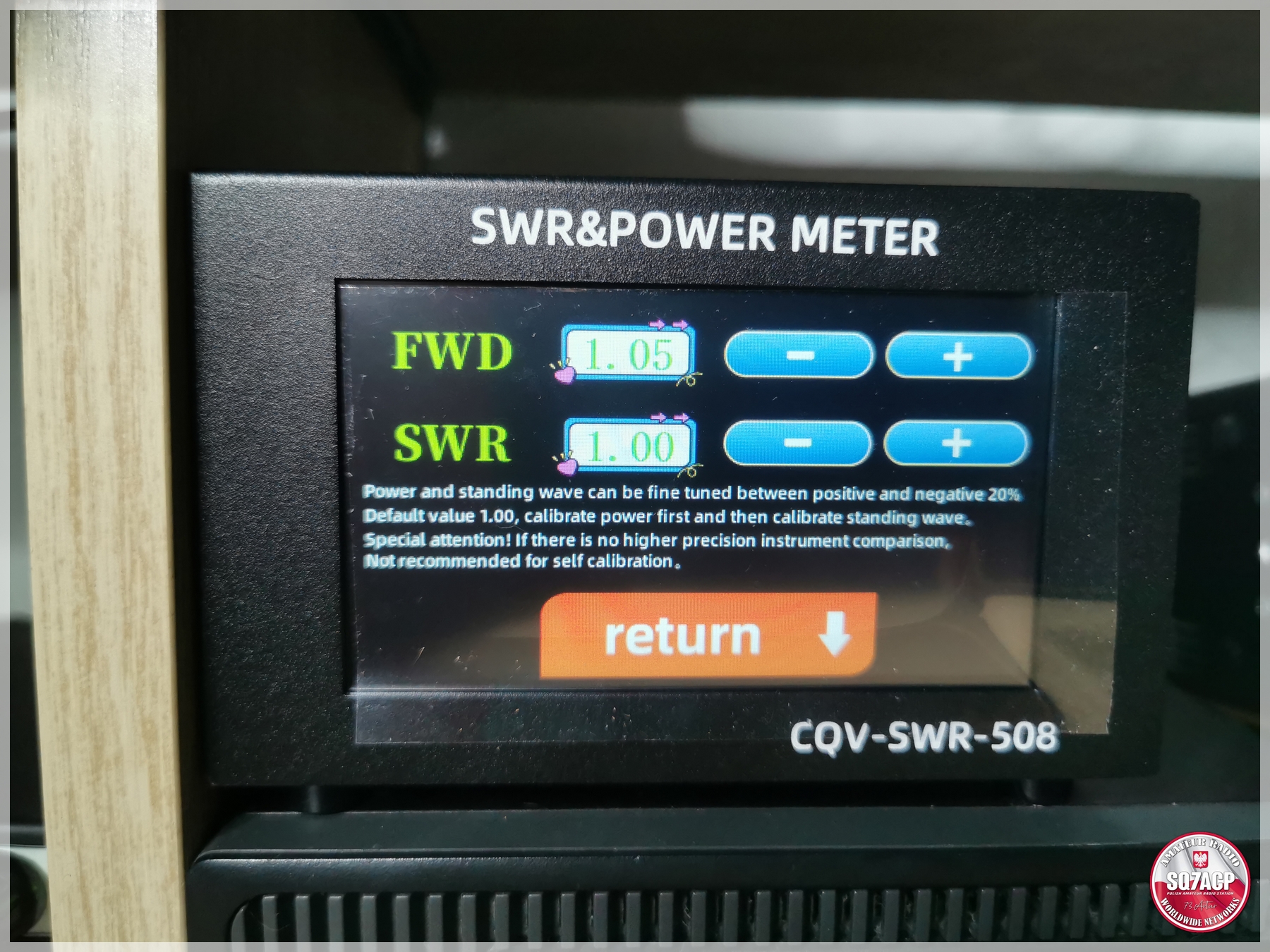

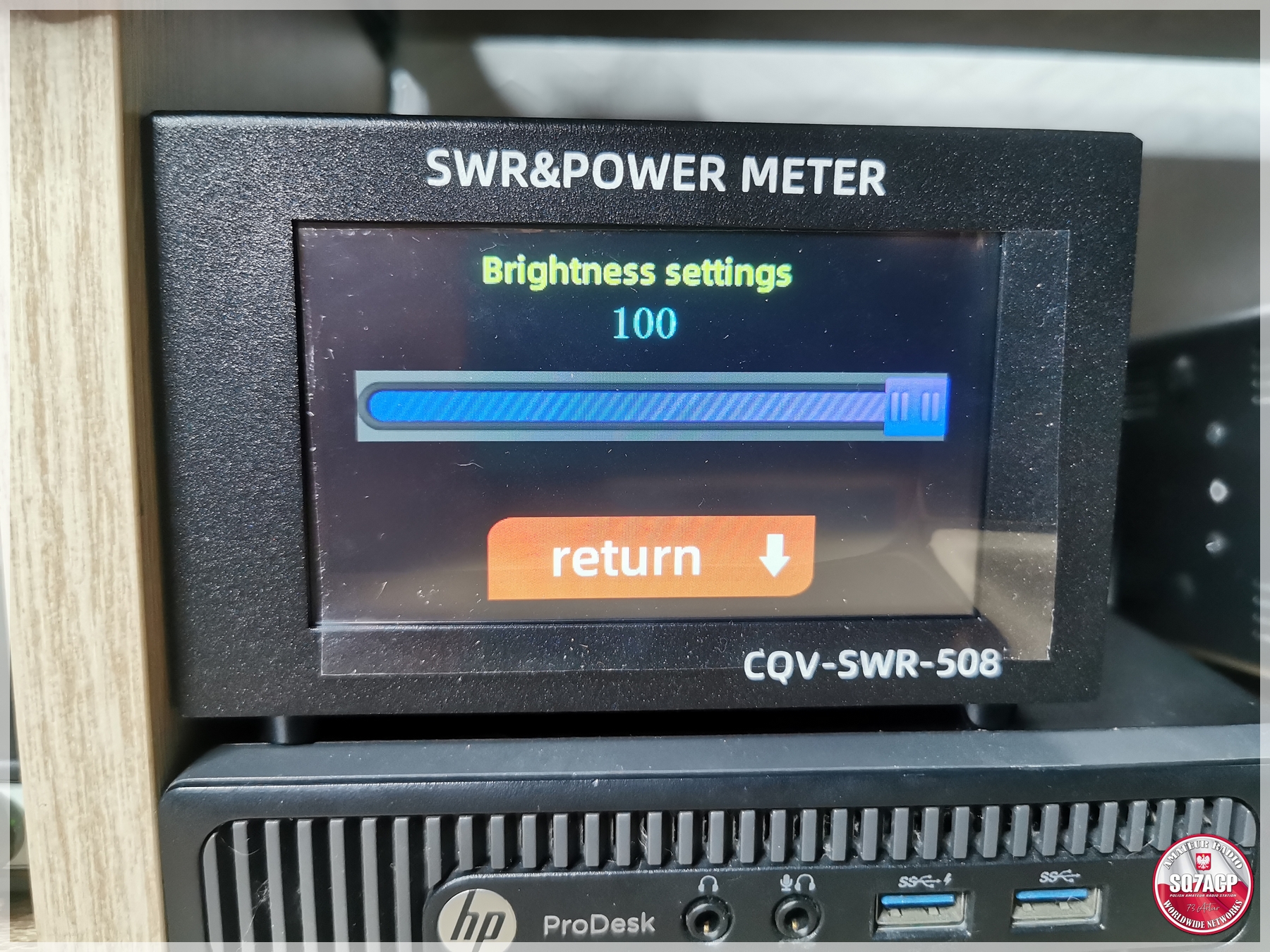

– Licznik czasowy, domyślna wartość to 10min. Zegar odlicza czas od 10 min do 0 – wtedy reflektometr by oszczędzać baterie po prostu się wyłączy. Można w menu też ustawić dłuższy czas wyłączenia, lub całkowicie go pominąć ustawiając wartość 99 minut.

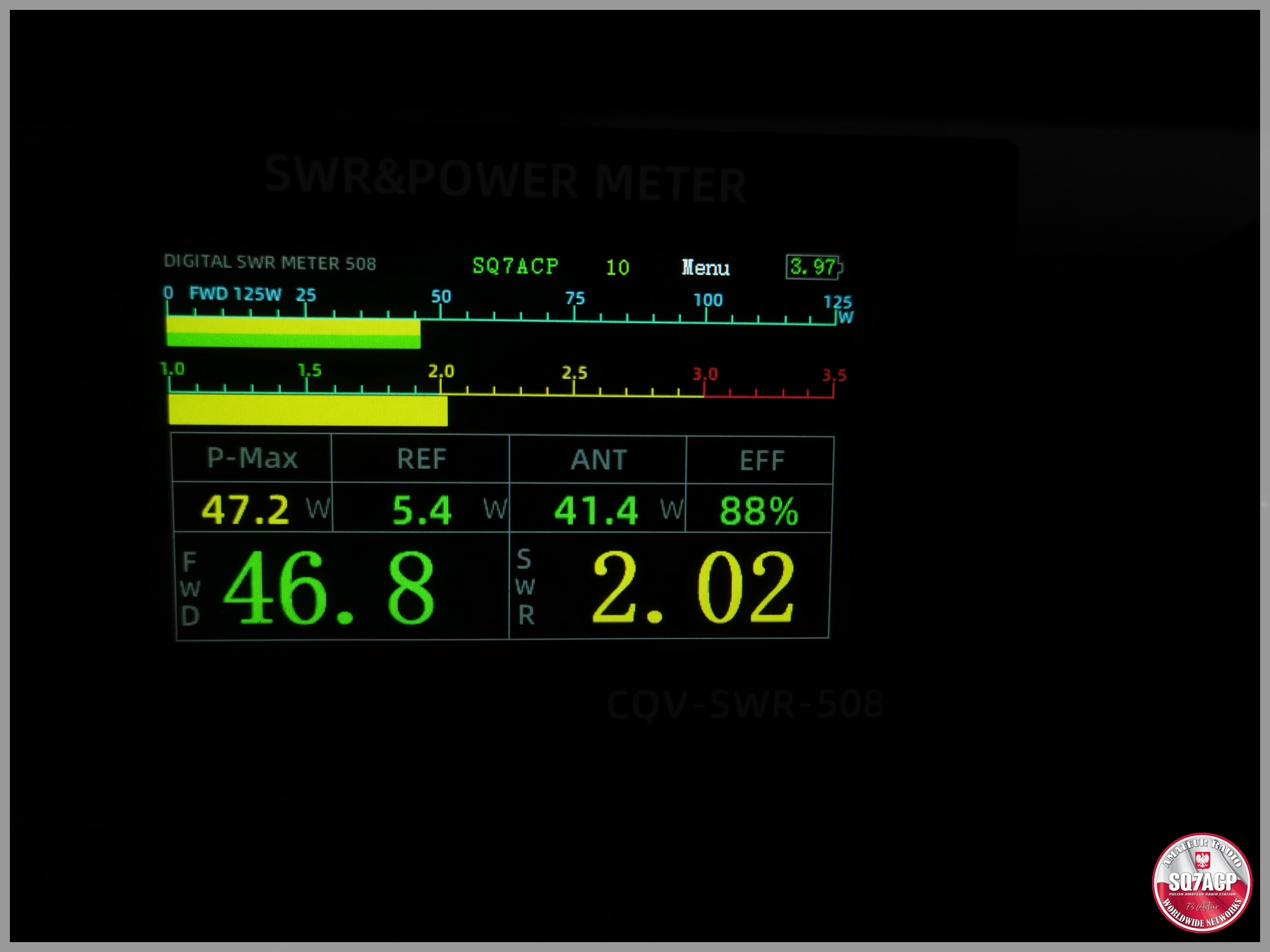

Reflektometr posiada ciekawą funkcję. Mianowicie, kiedy zegar jest ustawiony jest na 10 min, wyłączy się automatycznie by oszczędzać baterię, ale …… No właśnie to ale jest najciekawsze, kiedy tylko podamy nośną w radio reflektometr automatycznie się wybudzi 🙂 Reflektometr ma też trzy zakresy pomiaru, które sam przełącza 25W, 125W oraz 200W. Po przekroczeniu ustawionego alarmu w urządzeniu zacznie ono piszczeć a SWR zacznie migać na czerwono jak na filmie.

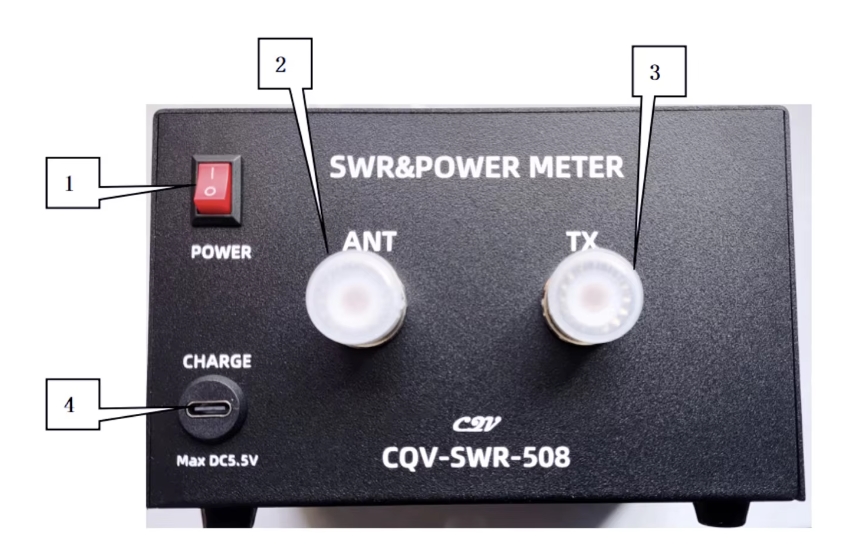

Tył urządzenia. Z tyły nie znajdziemy za wiele, dwa gniazda antenowe, włącznik fizyczny urządzenia, oraz gniazdo ładowania baterii na USB-C.
1. Włącznik urządzenia 2,3. Gniazda antenowe TX i ANT 4. Gniazdo Ładowania USB-C
Urządzenia sprawia wrażenie solidnie wykonanego, wizualnie na pewno w środku nie wiem, nie otwierałem ale znalazłem ten link , który pokazuje zdjęcia wnętrza. Tu można obejrzeć fotki wnętrze reflektometru .
Jak to wychodzi cenowo ? Ja na AliExpress zakupiłem go za 430zł, czasem można trafić tanie, czasem są dodatkowe kupony, czasem jest w tzw CHOICE DAY, jednym słowem trzeba szukać. Cena powyżej 450zł to na chwilę obecną przepłacanie.
Czy polecam ? Jak najbardziej, za te pieniądze nic ciekawego w Polsce nie kupicie. Jedyna rzecz jaką bym zmienił to ten pisk przy włączaniu 🙂
