Kiedy kupiłem radio Yaesu FT10DX postanowiłem wykorzystać jego potencjał w przyszłych zawodach i pile’upie.  Ten TRX ma wbudowany moduł pamięci głosowych, które są nagrywane za pomocą mikrofonu i ekranu dotykowego w radiu. Odtworzenie takiej wiadomości również jest nieco nie wygodne, trzeba klikać po ekranie w okienka. To mało wygodne. Tutaj możemy ten proces znacząco uprościć. Z pomocą przychodzi nam klawiatura od Yaesu, o nazwie Yaesu FH-2. Ok, ale mnie nie przekonuje jej design, wszystko w tym naszym hobby producenci produkują w kolorze czarnym. Mówię dość ! 🙂 Przeglądając czeluści YouTube oraz portalu Aliexpress natrafiłem na ciekawy pomysł i wykonanie.  Oto one 🙂

Klawiatura do radia Yaesu tylko w innym wykonaniu i w dodatku kolorowa. Od razu mi się spodobała, więc postanowiłem ja sobie zamówić w wersji DIY. Co to DIY ? To skrót od angielskiego skrótu myślowego Do It Yourself – najprościej mówiąc zrób to sam 🙂 Odrobina lutowania i zabawy przy składaniu nikomu nie zaszkodzi 🙂 Na paczkę czekałem chyba 10 dni, teraz te paczki idą kosmicznie szybko z Chin. Kit do składania w końcu dojechał, więc zabieram się do pracy.

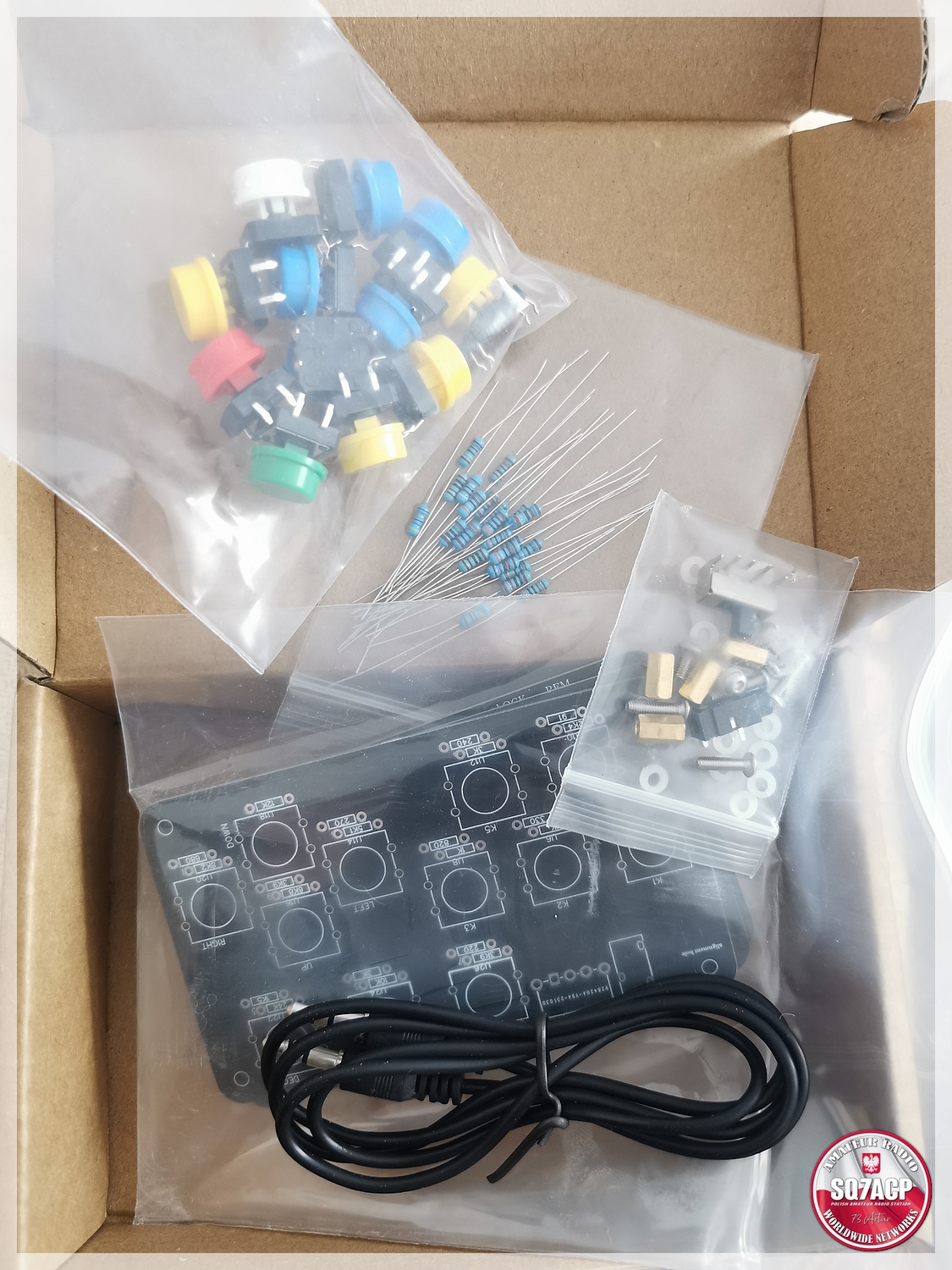

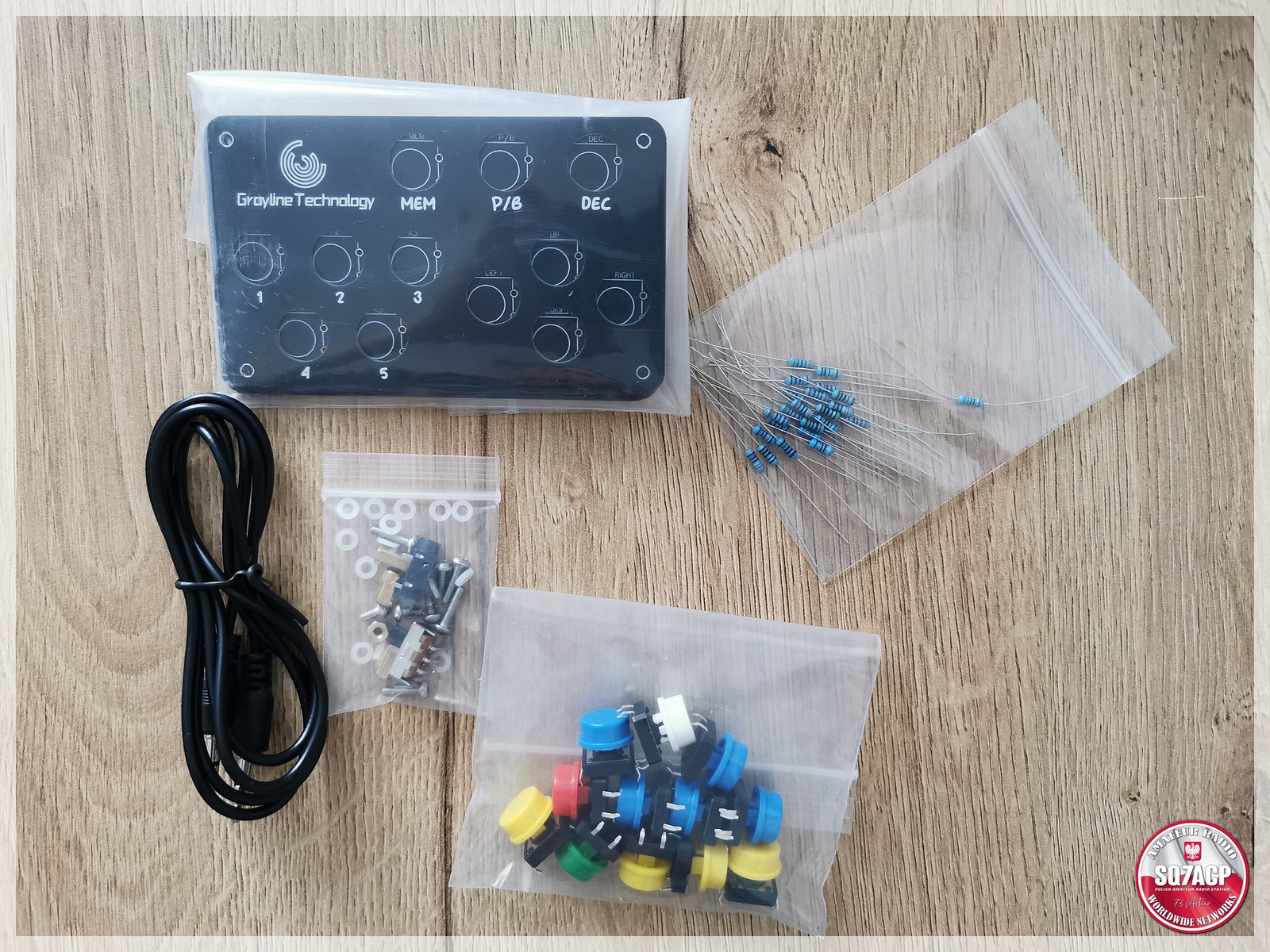

 W zestawie otrzymujemy:
– komplet rezystorów,
– komplet 12 klawiszy,
– gniazdo typu jack 3.5mm,
– przewód typu jack – jack,
– switch dwu pozycyjny do blokowania klawiszy.

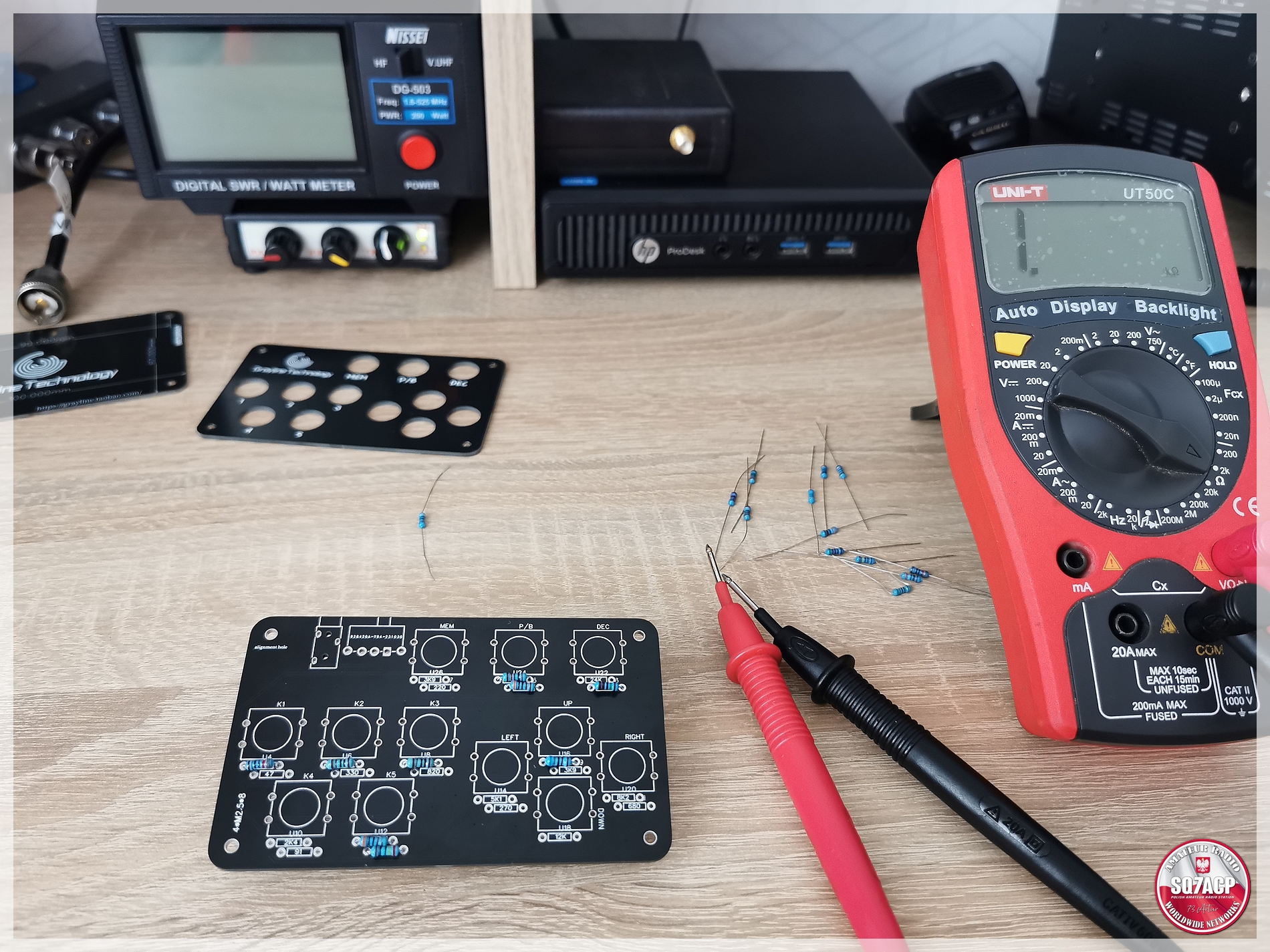

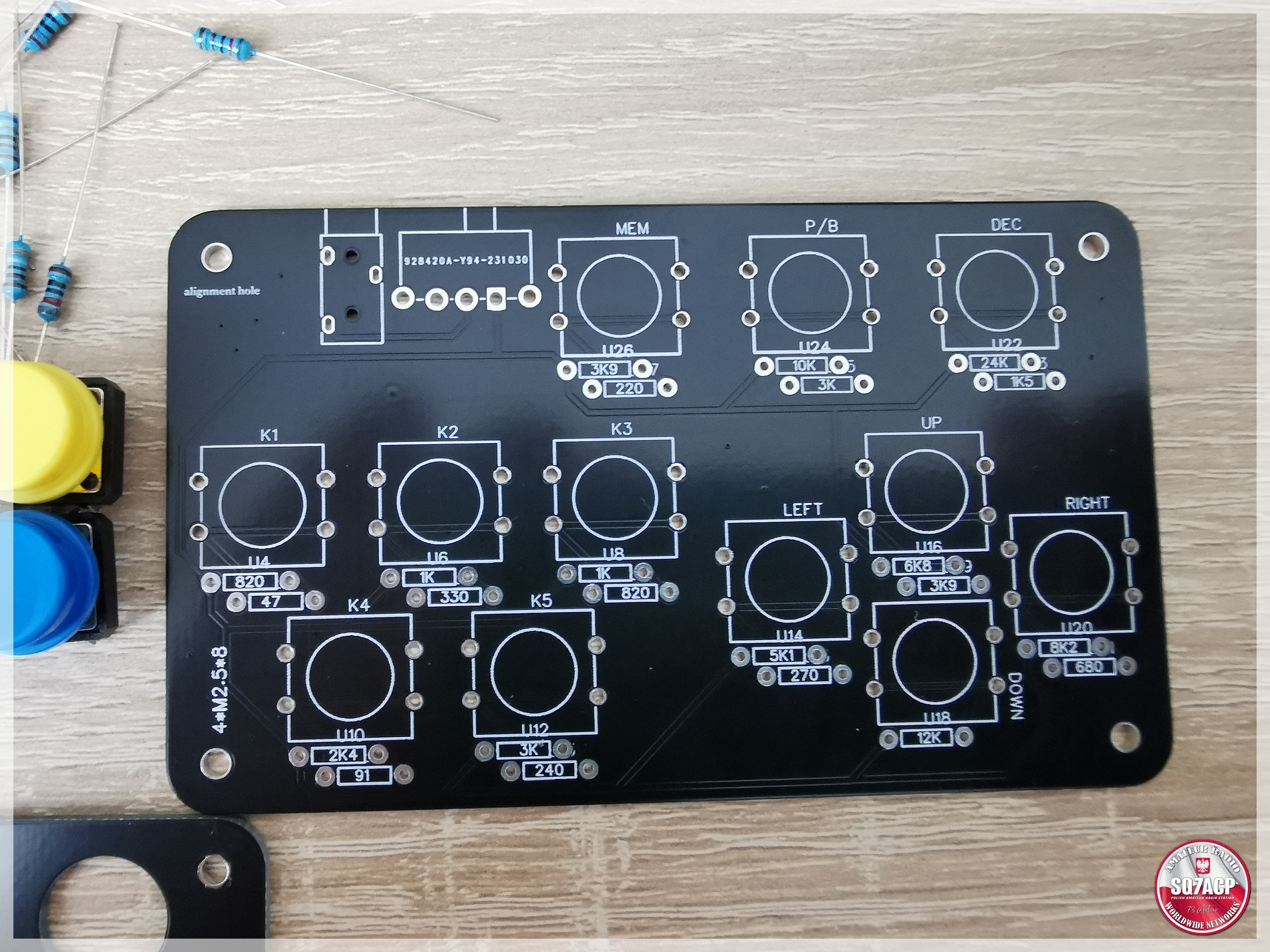

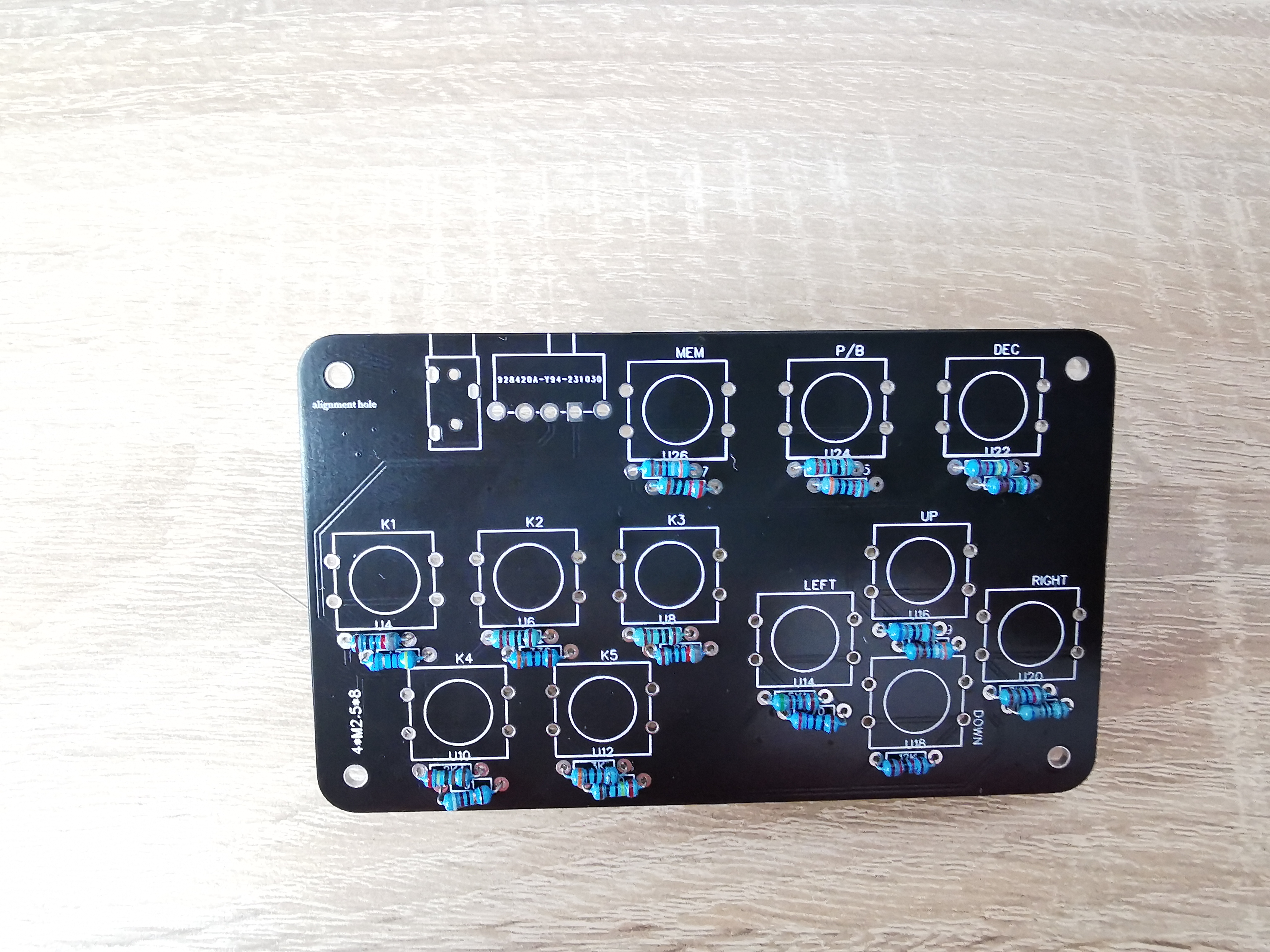

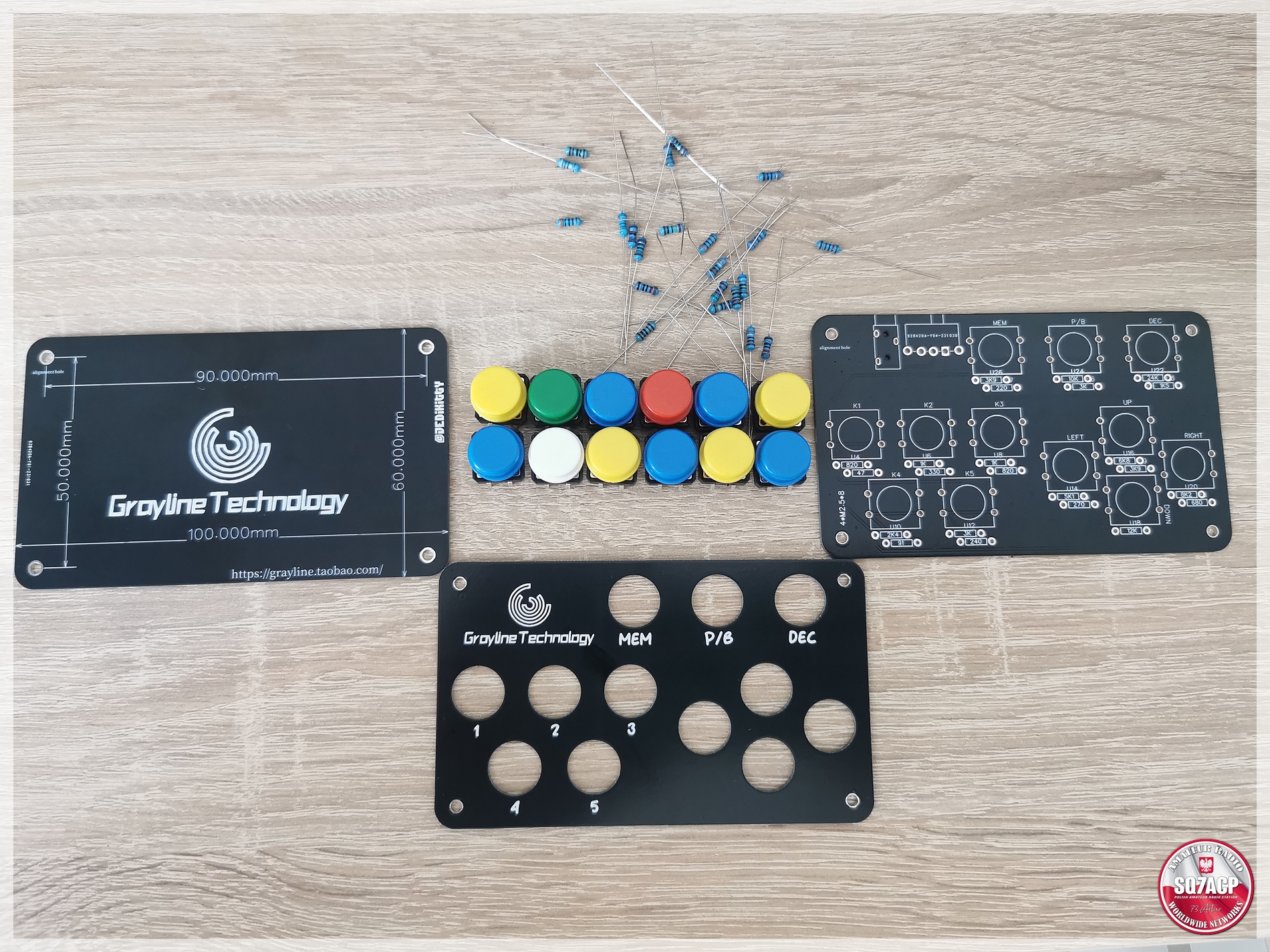

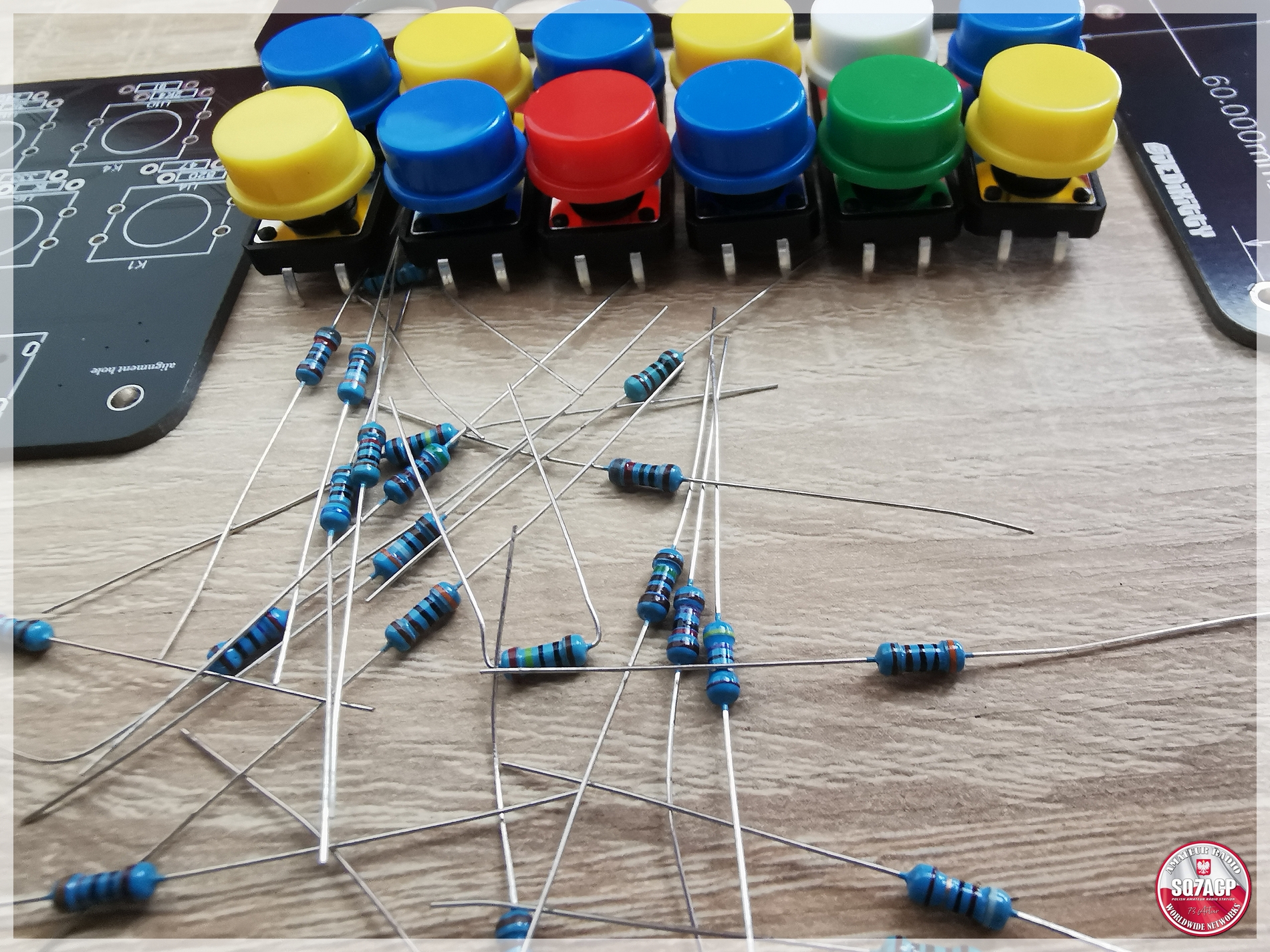

Na początku rozkładam wszystkie elementy, switche osobno, obudowa osobno, rezystory osobno.  Na pierwszy ogień idą do wlutowania rezystory, które trzeba sobie najbezpieczniej pomierzyć i powkładać w odpowiednie miejsca na płytce PCB. Miejsca te są odpowiednio opisane więc nie będzie problemu do tego przyda się miernik. Wszystkie rezystory na swoim miejscu, zaczynam zabawę z lutowaniem.

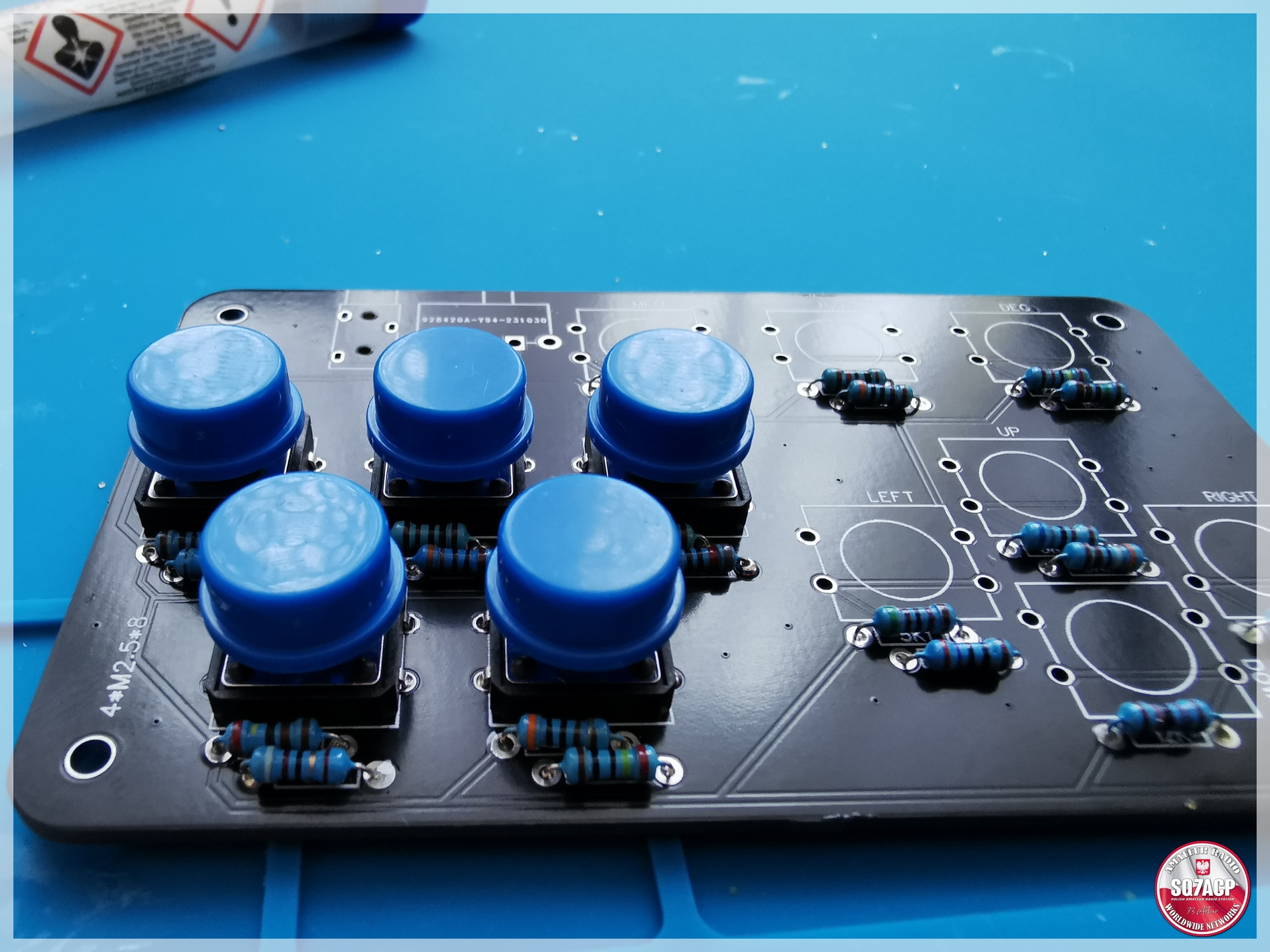

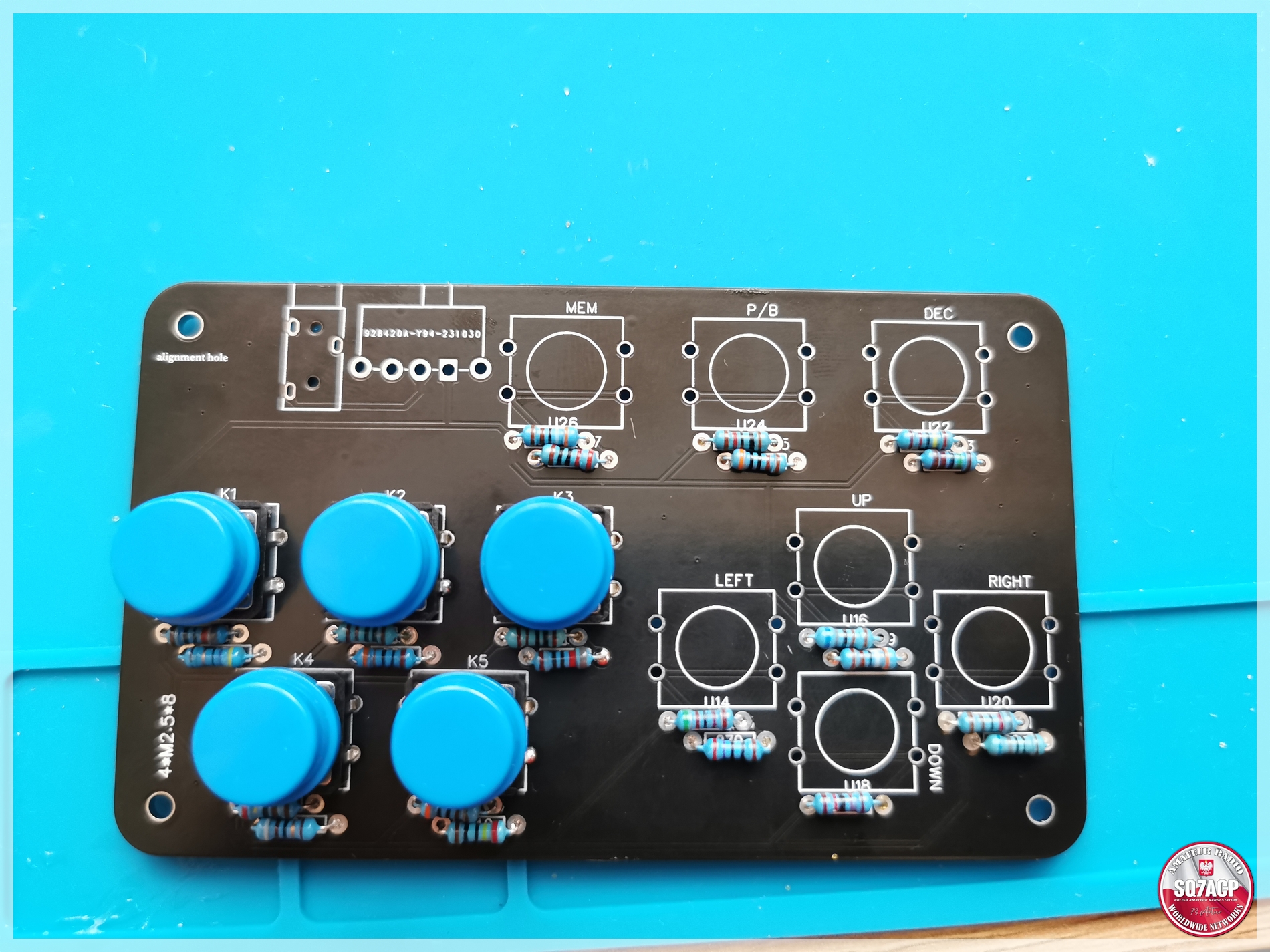

Teraz czas na switche, zaczynam od tych którymi wybiera się pamięci głosowe czyli niebieskie.

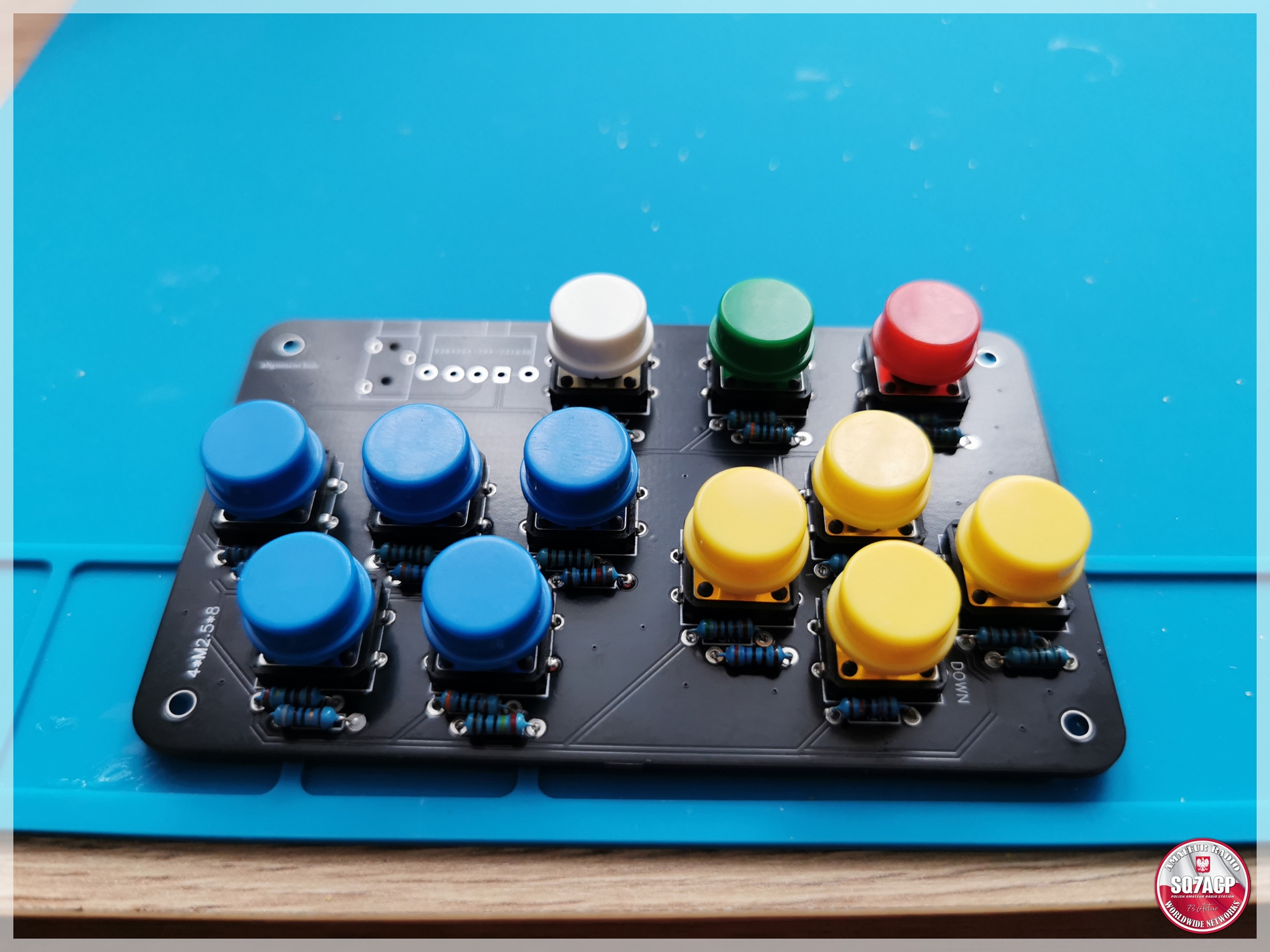

Następne do gry wchodzą te od zmiany częstotliwości w kolorze żółtym i trzy funkcyjne w trzech kolorach, czerwonym DEC, zielonym P/B oraz białym MEM.

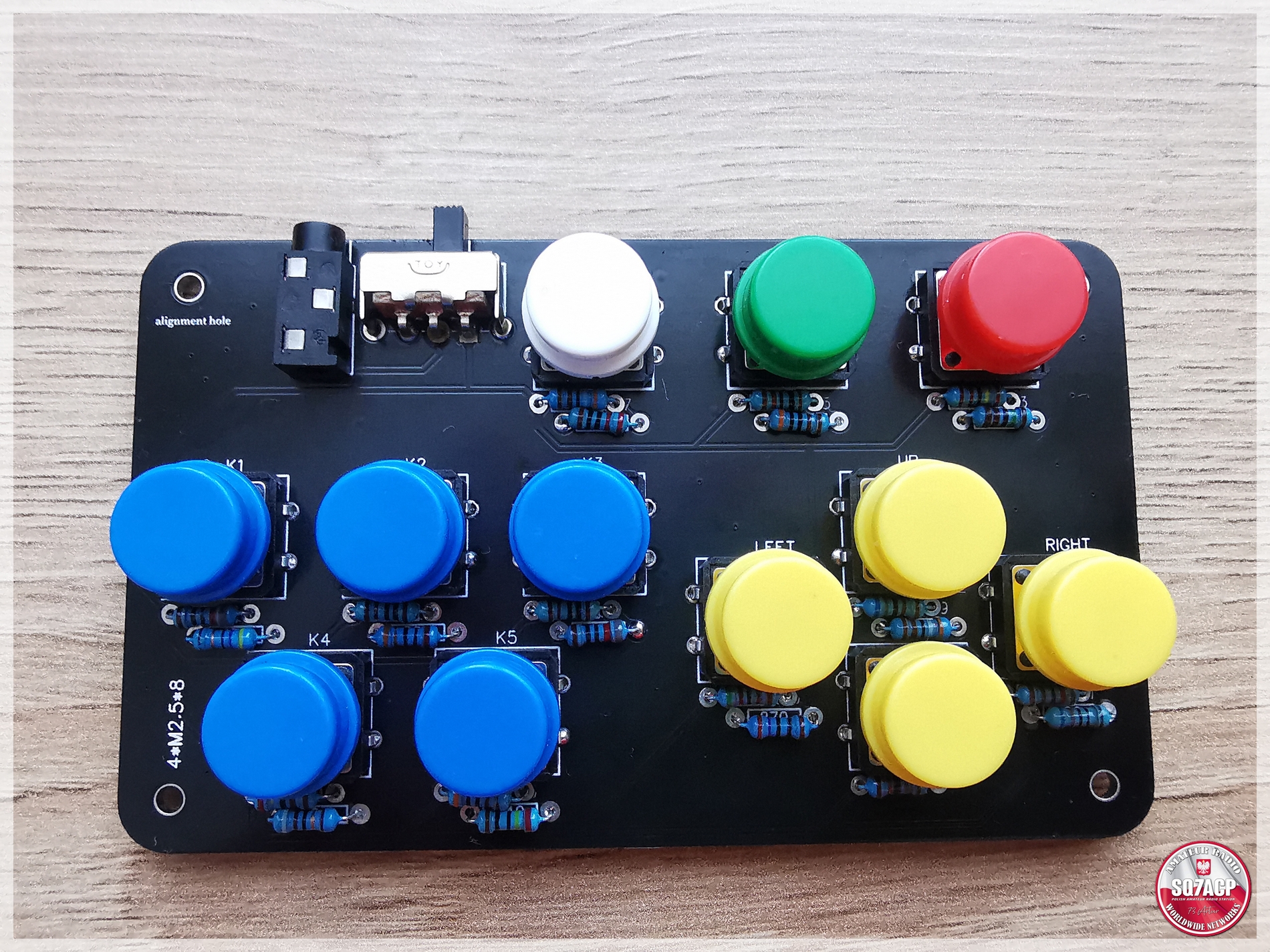

Zostały jeszcze tylko dwa elementy przełącznik od blokowania klawiatury oraz gniazdo jack.

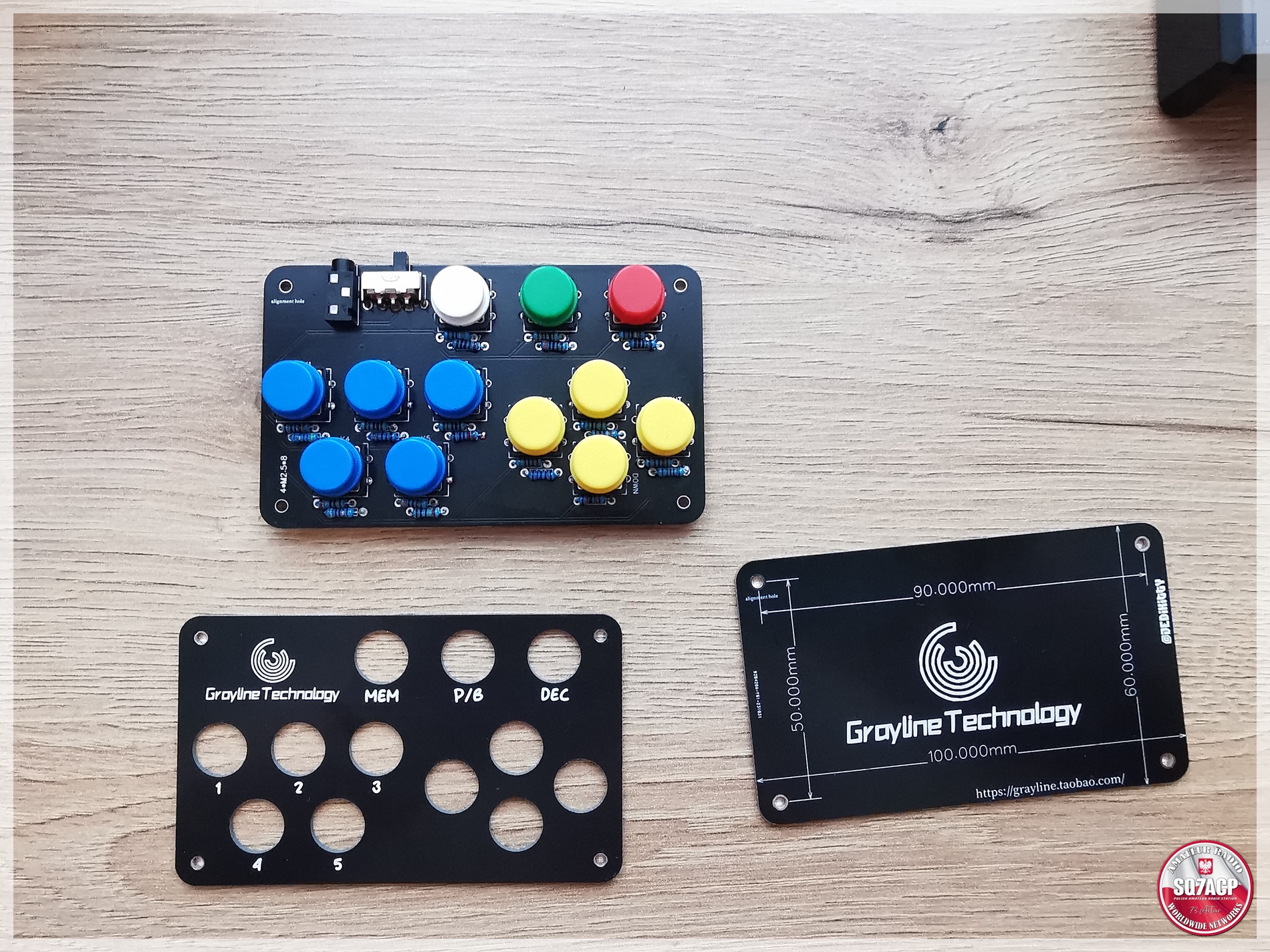

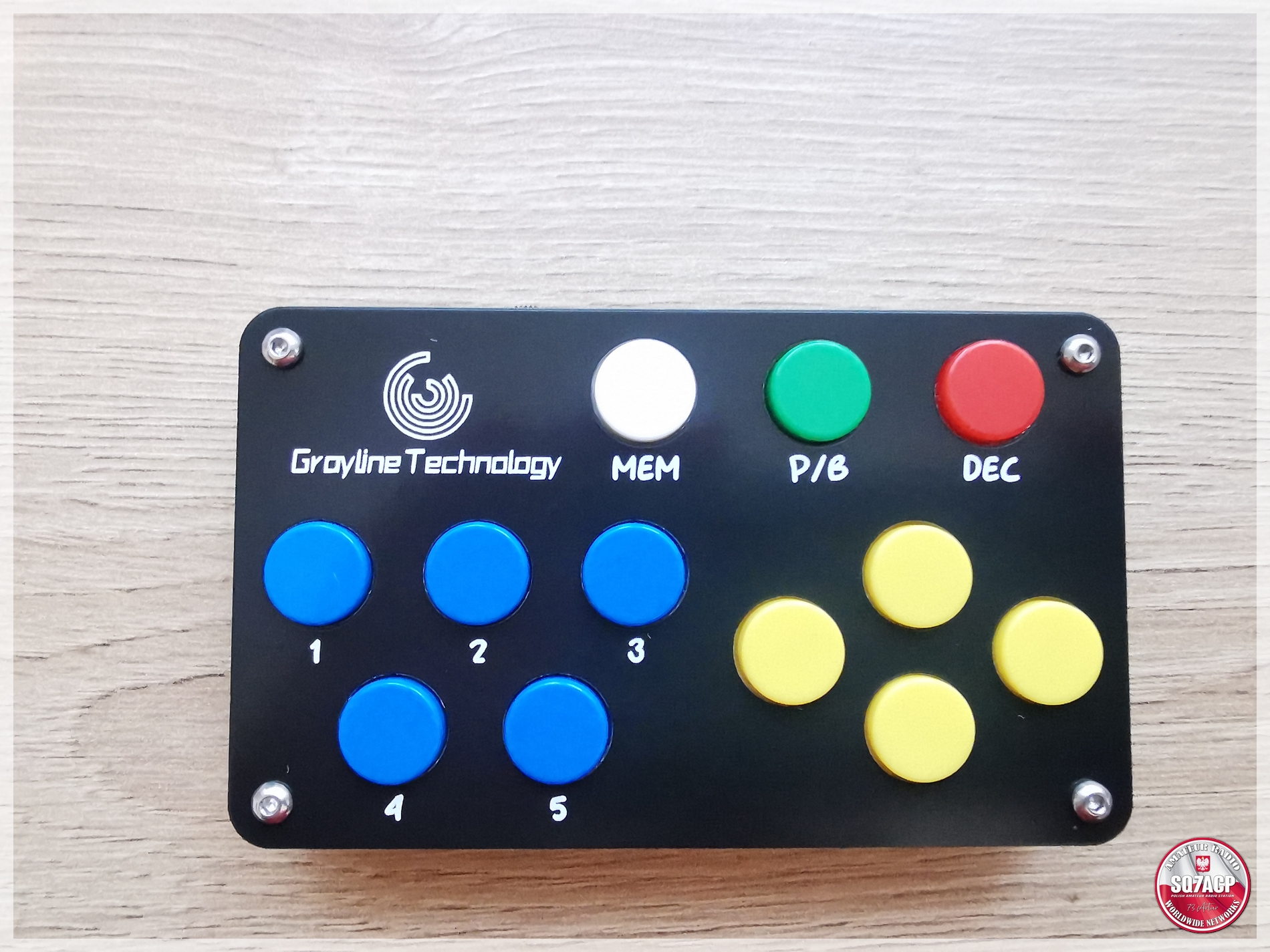

Teraz już tylko poskręcać obudowę na „kanapkę” i zacząć pierwsze próby. Nagrywanie jest bajecznie proste, nie trzeba wchodzić do menu, nic klikać, wszystko odbywa się z poziomu klawiatury. naciskamy klawisz MEM, wybieramy klawisz od 1 do 5 na który chcemy nagrać wiadomość, wciskamy PTT na mikrofonie, nagrywamy się i gotowe 🙂

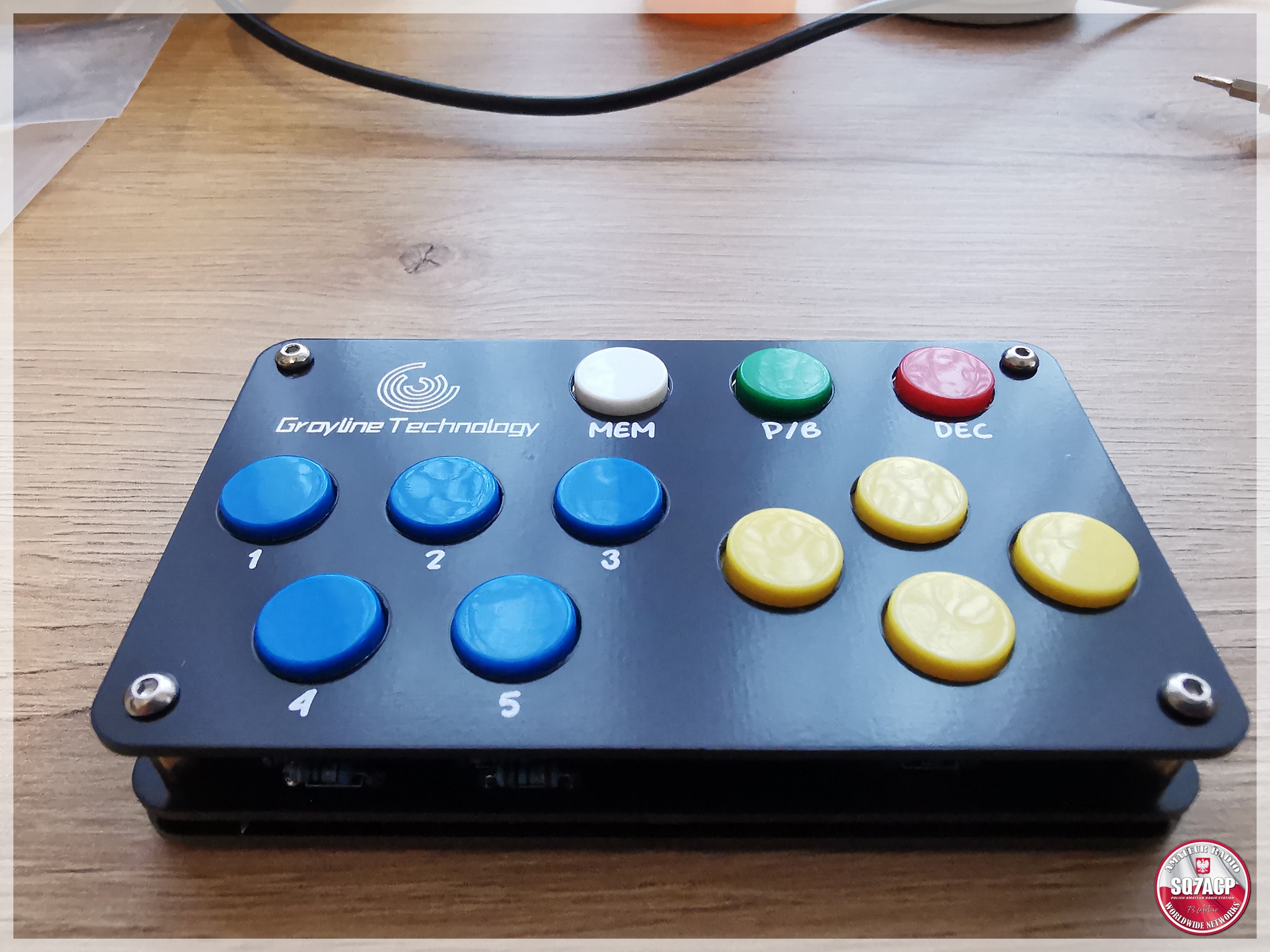

Klawiatura jest bardzo ładna, kolorowa, dzięki budowie typu „kanapka” widać wszystkie elementy budowy. Owszem zdaję sobie sprawę, że dla niektórych ten typ obudowy jest minusem, bo coś może dostać się między pcb i zrobić jakieś zwarcie czy coś. U mnie na biurku panuje porządek, więc tego się nie obawiam, zawsze można wybrać model. Działa dokładnie tak samo jak oryginalna klawiatura od Yaesu. Wybrałem kolorową ponieważ wizualnie wiadomo za które klawisze odpowiadają, zamiast szukać po jednolitym kolorze odpowiedniego klawisza. Klawiatura przeszła pomyślne testy w eterze robiąc dwa dyplomy z okazji 75-lecia hiszpańskiego URE.  Jednym klawiszem robiłem zawołanie, drugim odpowiedź na raport z podziękowaniem. Polecam każdemu 🙂
